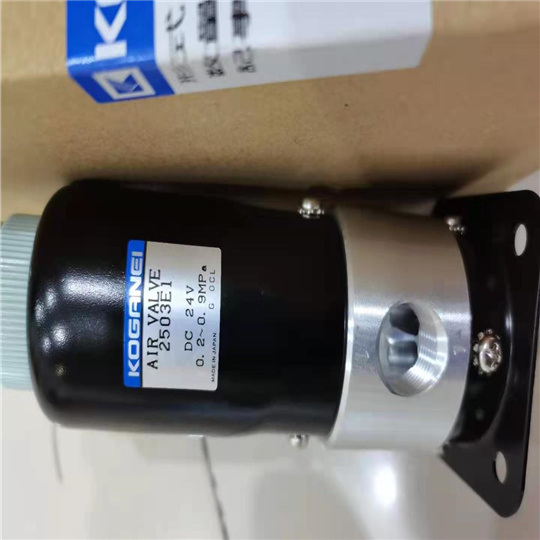

产品说明：

请确保产品的安装作业空间。一旦作业空间得不到，

便无法进行日常检查及维护等作业，从而导致设备停止或产品损坏。

在搬运或安装较重的产品时，请用起重机或支撑工具牢牢将产品撑住、

或是采取多人同时进行作业等措施，以确保人身安全。

请将软盘或磁性介质等与已通电的电磁阀或电-空调压阀保持1米以上距离。

否则，软盘内的数据会因磁铁的磁场而遭到破坏。

当控制电路中发生漏电时，某些产品可能会发生意外运行。

请对控制回路实施泄漏电流保护措施，以确保不会过产品式样允许的泄漏电流值。

请勿堵塞产品的呼吸孔。运行过程中的体积变化会引起压力变化。

一旦堵塞呼吸孔的话，便会破坏压力平衡，

从而导致产品无法正常运行、或是造成设备损坏和人员受伤。

安装

1.方向可自由安装，但请不要直接让本体受到的冲击或振动。

2.请避免在以下场所及环境下使用，否则会引起阀故障。

在不得不使用时，请务必用外罩等实施周全的保护措施。

水滴、油滴等会直接溅到阀上的场所阀本体会结露的环境

金属切屑、粉尘等会直接落到阀上的场所

3.在电磁阀配管前，请务必切实地进行配管内的清扫（喷压缩空气）。

配管操作中产生的切屑或者生胶带、铁锈等混入时，会引起空气泄露等动作不良。

4.不能将阀的4（A）, 2（B）气口置于开放的状态下使用。

5.在将阀安装到控制箱内或是通电时间较长等情况下，请充分考虑通风

等散热措施。

6.汇流板的增减、配管块的交换等作业时请按照规定的拧紧力矩范围内进行。

阀底座的增连

使用阀底座组件进行增连。

①事先旋松端盖的固定螺钉，直到端盖能够自由滑动（参照图1）。

注：F15系列时，请旋松左右两个端盖的固定螺钉（各2个）。

②先按下要增连部位的阀底座组件的开放操纵杆，再将底座之间的连接卸下。

③按图2所示的要领，将要增加的阀底座组件安装到DIN导轨上。

④按图3所示的要领，将步骤②中分割的阀底座组件的开放操纵杆回复原

样。另外，也将已追加的阀底座的开放操纵杆置于相同的状态，按压

底座整体，直至听到“咔嚓”声为止。

⑤从两侧挤压所有底座，使得底座之间不留空隙，拧紧尾端模块的固定

螺钉，固定到DIN导轨。（参照图5）拧紧扭矩 ：128N?cm

注1：拧紧F15系列的尾端模块时，请务必按照图4所示的步骤进行。　

2：请确认DIN导轨安装支架的吊钩已完全挂在DIN导轨上（参照图5）。
