FSGA 43 NBR-55 G1/4-AG

零件号 : 10.01.06.00082

真空发生器

SCHMALZ

10.02.02.00622   SCP 20 NC AS

吸盘

SCHMALZ

10.01.11.02125   FX-SW 120*60 N20

吸盘

SCHMALZ

10.01.11.01802  FX-SW 120*60 N10

SCHMALZ

10.01.10.03212  SP-FX-SW 120*60*21.5 N20 0.6

真空发生器

SCHMALZ

10.02.02.03343  SCPi 15 NC VD M12-5

真空发生器

SCHMALZ

10.02.02.00580  SMP 20 No AS RD

电线

SCHMALZ

10.06.02.00032  ASK B-M8-4 5000 PUR W

吸盘

SCHMALZ

10.01.01.10180  SGPN 20 NK-40 G1/8-IG

吸盘

SCHMALZ

10.01.06.00082  FSGA 43 NBR-55 G1/4-AG

真空发生器

SCHMALZ

10.02.02.03206  SEMC-C 25 SDA NO AS VD

吸盘

SCHMALZ

10.01.01.12061  SPK 80 MOS-15 G1/4-IG

吸盘SCHMALZ

10.01.01.12638  SBS 40 SF G1/8-IG

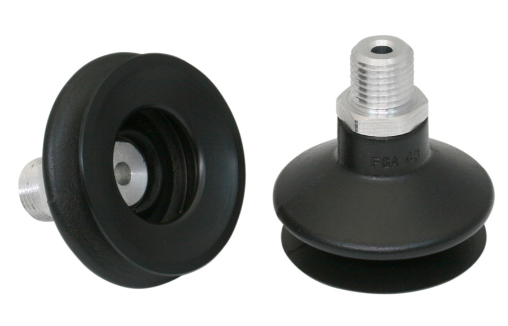

波纹管吸盘（圆形）适合不平整的表面

尺寸 43

吸盘材质 丁腈橡胶 NBR

材料硬度 [肖氏 A] 55 海岸 A

奶嘴材质 铝

联系 G1/4"-M

折叠次数 1.5

真空连接 G1/4"-M

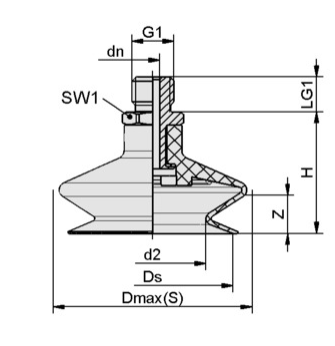

属性 价值

d2 21.90 毫米

Dmax(S) 47.50 毫米

域名 4.40 毫米

Ds 38 毫米

G1 G1/4"-M

H 31.60 毫米

LG1 11 毫米

开关1 17 毫米

Z（行程） 10 毫米

属性 价值

吸盘材质 丁腈橡胶 NBR

材料硬度 [肖氏 A] 55 海岸 A

尺寸 43

折叠次数 1.50

联系 G1/4-AG

曲线半径（min）（凸面） 60 毫米

体积 11.45 立方厘米

吸力 (-600mbar) 22.80 牛顿

拉断力 64.50 牛顿

软管直径 (empf.) d 6 毫米

重量 19 克

产品系列 FSGA

SA-NIP N018 G1/4-AG DN440

零件号 10.01.06.01065

吸盘连接接头

乳头家族 018号

螺纹 G1 G1/4"-M

长度 L1 28.8 毫米

接头长度 4 毫米

公称直径 dn 4.4 毫米

扳手尺寸 SW2 5 毫米

材料 铝

FGA 43 NBR-55 N018

零件号 10.01.06.00131

波纹管吸盘（圆形）适合不平整的表面
