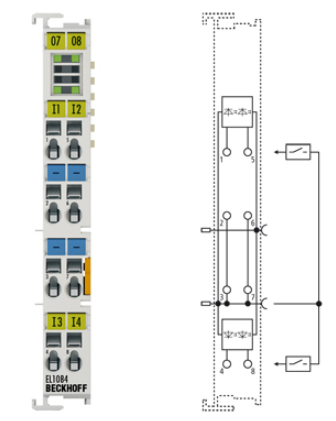

EL1084 EL1088 EL1094 EL1098

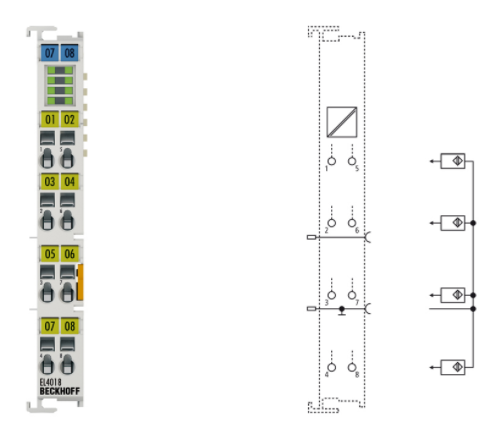

模拟量输出端子模块用于输出 0 到 10 V 范围内的信号。

该端子模块能够为处理层提供分辨率为 12 位（EL4004/EL4008）或 16 位（EL4104）的电气隔离信号。

EtherCAT 端子模块的输出通道具有一个公共的接地电位。

EL4004和 EL4104 型端子模块有 4 个通道。EL4048 型端子模块则有 8 个通道。

输出端由 24V 电源供电。EtherCAT 端子模块的信号状态通过 LED 指示 。

输出点数484

电源24 V DC，通过电源触点供电

信号电流0…20 mA

负载< 350 Ω (短路保护)< 150 Ω< 350 Ω (短路保护)

测量误差< 0.1 % (满量程)< 0.1 % (满量程)±0.2 % (满量程)

分辨率12 位12 位16 位

电气隔离500 Vrms (E-bus/信号电压)

转换时间~ 250 µs~ 400 µs~ 80 µs

E-bus 电流消耗180 mA (参见技术文档)

过程映像中的位宽输出：4 x 16 位数据， 4 x 16 位控制/状态输出：8 x 16 位数据， 8 x 16 位控制/状态输出：4 x 16 位数据， 4 x 16 位控制/状态

重量约 65 g

外壳数据EL-12-8pin ES-12-8pin

带信号LED的紧凑型接线盒的设计形式接线层可插拔的接线盒

材料聚碳酸酯

尺寸（宽x高x深）12毫米x 100毫米x 68毫米

安装在35 mm DIN导轨上，带锁符合EN 60715

通过双槽和钥匙连接并排安装

BZxxx系列的标记标签

实心导线（e），挠性导线（f）和套圈（a）的接线：用螺丝刀驱动弹簧

工作 / 储藏温度0…+55 °C/-25…+85 °C

相对湿度95 %，无冷凝

抗振/抗冲击性能能符合 EN 60068-2-6/EN 60068-2-27/29

抗电磁干扰/抗电磁辐射性能符合 EN 61000-6-2/EN 61000-6-4

防护等级/安装位置IP 20/可变

可插拔接线适用于所有 ESxxxx 端子模块
