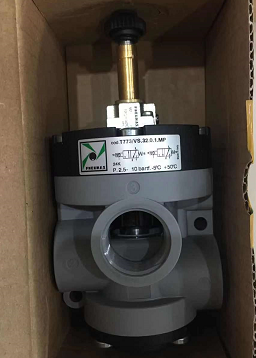

原图pneumax比例调压阀T773/VS.32.0.1.MP

原图pneumax比例调压阀T773/VS.32.0.1.MP

产品说明：

比例调压阀以两个平衡提升阀的机械结构为基础组成。一个阀通过喷嘴控制进气口和出气口的连接，

出气口的连接，另一个阀通过喷嘴控制出气口和排气口的连接。

两个提升阀通过连杆与一个隔膜连接。隔膜的先导室由两个10mm 2位2通电磁阀加压。

这项控制技术使我们可以使电子先导口随着改变供给的电子开关信号的频率而做出调整。

一个电磁阀用来提供压力（进气阀），另一个用来泄压（排气阀）。

指的是在整个工作跨度中，能够引起下游压力值变化的参考信号的

工作压力范围为0-10bar，则误差为±0.05bar。

技术参数：

1.工作压力：0.7bar

2.通径：0.7mm

3.介质/外界温度：-5至50度

4.排气流量：22

参数：

接口G1/8、G1/4、G1/2；

 大进气口压力13bar-1.3Mpa；

外界温度50度；过滤精度5u、20u、50u

171e2n.t.d.0005e

171e2n.t.d.0006

171e2n.t.d.0009

171e2n.t.d.0009e

171e2b.c.a.0005

171e2b.c.a.0009

171e2b.c.a.0009e

171e2b.c.b.0005

171e2b.c.b.0009

171e2b.c.b.0009e

171e2b.c.c.0005
