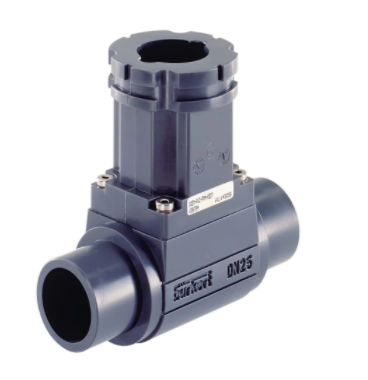

德国BURKERT插入式传感器接头 订单号：428687

德国BURKERT插入式传感器接头 订单号：428687

技术属性：插入2（英寸）| 2.400,00 升/小时 - 80.023 升/小时 | 0,00 °C - 50,00 °C | PN 10 | 保税套| G2 3/4 | PVC（聚氯乙烯）

特性

类型

S020

产品分组

配件

安装长度

213,6 毫米

过程连接型号/口径

端口连接 1 种

保税套

端口连接 1 螺纹标记

2 3/4

端口连接 1 螺纹类型

G

端口连接 1 内径 (mm)

60,3 毫米

端口连接 1 尺寸 DN

DN 50

端口连接1外径（mm）

74 毫米

端口连接 1 DN 英寸

2 英寸 2

端口连接 1 粘接

ASTM D 1785/76

端口连接材料类别

塑料

端口连接材料

PVC（聚氯乙烯）

材料

电枢材料

PVC（聚氯乙烯）

测量管材质

PVC（聚氯乙烯）

过程压力/温度

公称压力 (DIN EN 1333)

PN 10

温度介质小值

0℃

温度介质大值

50℃

测量

测量值单位

升/小时

体积流量的小测量值

2.400

大体积流量测量值

80.023

功能

流体端口连接数

该接头可用于连接任何插入装置以进行测量

管道。 e. G。 用于流量、pH、氧化还原电位 (ORP) 和电导率测量。

该配件可用于叶轮和电磁流量计和

具有 G 2" 或夹具连接的分析测量设备。

数据表中描述的产品变体可能与产品介绍和描述不同。

可与T结合

一般技术数据

产品特性

材料

请确保设备材料与您使用的流体兼容。

详细信息可以在章节“3.1.耐化学性图表 – Bürkert resistApp”（ 5 页）。

接液部件

用于 G 2" 流量计连接体和适配器分别为黄铜 (CuZn39Pb2

) & 不锈钢 (316L ‑ 1.4404) 或全部

不锈钢 (316L ‑ 1.4404)、PVC、PP、PVDF 或 PE（取决于 S020 版本）

FKM 或 EPDM 密封（取决于 S020 版本）

用于钳形流量计连接 不锈钢 316L

尺寸 详细信息可在“4.尺寸”， 6 页。

与 8020、8025、8026、8041、8045 型流量计或分析测量设备的兼容性

8200/8203、8220 或 8228 型

管径

用于 G 2" 流量计连接 DN06…DN400

配件和测量设备之间的组合有时仅限于某些 DN。

详细信息可在“7.3. S020 与用于流速、pH 或 ORP、电导率测量的测量设备的组合”（ 19 页）。

用于钳形流量计连接 DN32…DN100

表面质量

用于钳形流量计连接 Ra<0.8 µm（不包括焊缝）

中等数据

流体温度1.) 适用于：

• PVC：0…+50 °C (+32…+122 °F)

• 聚丙烯：0…+80 °C (+32…+176 °F)

• PVDF：-15…+100 °C (+5…+212 °F)

• PE：+5…+70 °C (+41…+158 °F)

• 不锈钢、黄铜：-15…+160 °C (+5…+320 °F)

流体压力（大）1.) • PN10 用于塑料传感器接头

• PN16 用于金属传感器配件

详细信息可以在章节“5.1.压力温度图”上

14 页。

进程/端口连接和通信

测量设备连接 G 2" 或夹子连接

过程连接 • 金属配件：内螺纹或外螺纹、焊接端、卡箍或法兰

• 塑料接头：真正的带螺母和溶剂/熔接套筒、套管或外螺纹的活接头，

鞍

批准和证书

指令

CE 指令 验证是否符合欧盟指令的应用标准可在

欧盟型式检验证书和/或欧盟符合性声明（如适用）

压力设备指令 符合 2014/68/EU 指令 4 条 1 款。

关于压力设备指令的详细信息可以在“2.2.

压力设备指令” 5 页。

证书 证书必须单独订购。详细信息可在 23 页的“所有版本的附件”一章中找到。

• 检验证书 3.1（根据 EN-ISO 10204）

• 测试报告 2.2（根据 EN-ISO 10204）

• 表面质量合格（DIN4762-DIN4768-ISO/4287/1）

• 3 分流量校准证书

• FDA 符合性声明（仅带 EPDM 密封的不锈钢配件）

环境与安装

环境温度 操作和储存：

温度限制可能取决于插入的设备。请参阅相关数据表或

使用说明书了解更多详情。
