费斯托单向节流阀 GRxA, GRxZ

单向节流阀 GRxA, GRxZ

经过反复测试，以确保对流量j确设置。塑料和金属结合使用，使其重量轻、结构紧凑、坚固耐用。提供 ISO 或 NPT 派生型。

功能组合由单向节流阀和可解锁的止回阀组成

流量调节阀，单侧节流

聚合物、金属或不锈钢规格

标准、小型和管线式派生型，具有不同的流量范围

接口：双侧螺纹，双侧快插接头，螺纹/快插接头

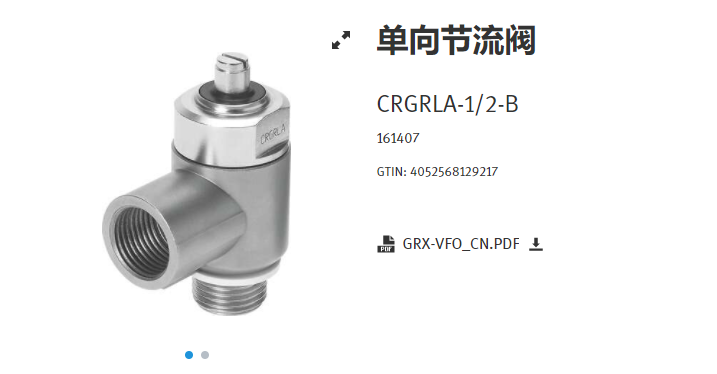

单向节流阀

CRGRLA-1/2-B

短型号代码

CRGRLA

阀功能

安装方式

拧入

流量控制方向上的标准标称流量

2100 l/min

封锁方向上的标准标称流量

1550 l/min ... 2200 l/min

工作压力

0.3 bar ... 10 bar

环境温度

-20 °C ... 80 °C

单向节流功能

气接口，气口 1

G1/2

气接口，气口 2

G1/2

调节元件

一字圆头螺丝

海事分类

流量控制方向上的标准流量 6 -> 0 bar

4265 l/min

止回方向上的标准流量 6 -> 0 bar

3550 l/min ... 4325 l/min

工作介质

压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明

可用润滑介质工作（之后须一直润滑介质工作）

储存温度

-10 °C ... 40 °C

适合食品行业使用

见补充材料说明

介质温度

-10 °C ... 60 °C

公称通径

10.6 mm

z大紧固扭矩

40 Nm

允许的驱动力矩，调节螺丝

3 Nm

产品重量

262.3 g

材料说明

符号

00991452

密封件材料

FPM

PVC

中空螺栓材料

高合金钢

调节螺丝材料

高合金不锈钢

摆动接头材料

高合金不锈钢

RoHS 合规

参见证书

防爆

必须遵守证书中的信息。

防爆区 1 (ATEX)

防爆区 2 (ATEX)

区 21 (ATEX)

区 22 (ATEX)

安装位置

可选
