感应模式（详细）接收器的技术数据详情

设备类型三件套

主要外壳材料 铝

光束间距 9.5 毫米

设备网号

IO 链接号

Modbus RTU 否

RS-232 否

RS-485 否

光束数 192

温度 (°C) -20

外壳长度 (mm) 1877

阵列长度 (mm) 1819

高温度 (°C) 70

小物体灵敏度 (mm) 12.7-19.1

离散输出 不适用

发射器/接收器范围 (m) 0.6 - 4.6

大相对湿度 95%

电源 12V dc

模拟输出 不适用

1375 / 5000

使用banner的安全光幕接收器及发射器

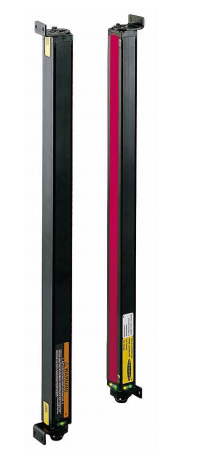

Banner MINI-ARRAY 发射器和

接收器体积小、重量轻且易于使用

安装。安装支架

（提供）允许±30 度旋转。

从一个共同的参考点，使

测量以定位发射器和

接收器与他们在同一平面上

中点直接相对。

安装发射器和接收器支架

使用 M4 × 0.7 × 14 mm 螺栓和

相关的安装硬件（所有

提供）。

虽然内部电路

发射器和接收器可以承受重

冲击力，隔振器可以

用于代替 M4 螺栓来阻尼

冲击力和防止可能的

共振振动造成的损坏

发射器或接收器组件。两种不同

提供防振安装套件

从横幅。请参阅附件（ 33 页）。

• 用于检测和分析应用的测量光幕系统

• 带有紧凑型控制器和各种 BMEL/BMRL 系列的模块化系统

MINI-ARRAY 发射器和接收器

• 可提供 9.5 毫米（3/8 英寸）或 19.1 毫米（3/4 英寸）光束间距的传感器

并且阵列长度从 6 英寸到 4 英尺（以 6 为增量），加上 5 英尺和 6 英尺

楷模

• 控制器可编程用于十种测量模式中的任何一种或两种

（取决于型号）和四种扫描模式中的任何一种，使用计算机

运行 Windows® XP、Vista 或 7，以及 Banner 提供的软件

• 还提供了用于显示错误分析（通过控制器自诊断）和传感器校准的软件

• 系统状态，包括校准，通过显示屏上的 LED 指示灯显示

控制器和接收器

• 控制器可以编程为消隐以忽略一个或两个字段中的活动

沿着数组的长度

• 每个测量区域的上限和/或下限的可编程滞后

提供平滑的输出响应；也可编程为数量

输出更新前的连续扫描

• 单独的门输入（例如，来自存在传感器）允许控制扫描启动

• 支持通过RS-232C 接口与计算机或PLC 进行串行通讯；

使计算机或 PLC 能够处理扫描数据和/或启动扫描；串行数据

可以是 ASCII 或二进制
