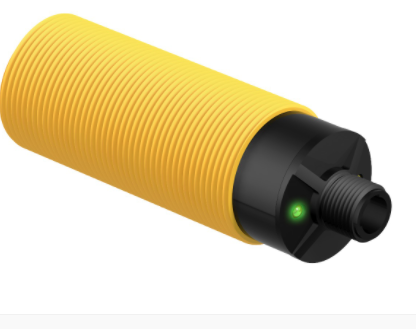

美国邦纳banner的螺纹式圆柱形传感器

美国邦纳banner的螺纹式圆柱形传感器

大感应距离 (mm) 600

输出固态交流开关

电源/供电电压 20-250 V ac

连接一体式 QD

快速断开类型 1/2 英寸（微型）

操作灯操作

小操作。温度 (°C) -40

大操作温度 (°C) 70

输出响应时间(ms) 16

特殊功能：本质安全 否

特殊功能：远程教学号

特殊功能：水检测 否

上电延迟 (ms) 100

重复性 (µs) 4000

引脚数 4

防护等级 IP69

NEMA 等级 NEMA 6P

大操作相对湿度 [%] 90%@50°C

镜片材质 亚克力

调整 不适用

枪管直径(mm) 30

LED 指示灯

对置模式发射器/接收器 N / A

特点：冲洗额定是

功能：定时（保持/延迟） 否

特点：Ecolab 是

特性：封装 是

特征：危险区域编号

特点：有声无

特性： 耐化学性编号

中文资料概述

规格

电源电压和电流

20 av V 至 250 V ac（50 Hz 至 60 Hz）

平均电流：20 mA

峰值电流：

200 mA 在 20 V ac

120 伏交流电时为 500 毫安

250 伏交流电时为 750 毫安

电源保护电路

瞬态电压保护

输出配置

SPST 固态交流开关；三线连接；光操作或暗

操作，取决于型号

Light Operate：当传感器看到它自己（或

发射器的）调制光

黑暗操作：当传感器看到黑暗时输出导通

所需的过流保护

警告：电气连接必须

由合格人员按照

符合当地和国家电气规范和

规定。

终产品需要提供过流保护

根据提供的表格申请。

过流保护可通过外部熔断器或通过

限流，2 类电源。

<24 AWG 的电源线不得拼接。

电源接线 (AWG) 所需的过流保护（安培）

20 5.0

22 3.0

24 2.0

26 1.0

28 0.8

30 0.5

输出额定值

大 300 mA（连续）

固定场型号：+50°C (+122°F) 以上降额 5 mA/°C

浪涌能力：1 安培持续 20 毫秒，非重复

断态漏电流：<100 mA

通态饱和电压：3 V at 300 mA ac； 2 V 在 15 mA 交流

输出保护电路

防止上电时出现错误脉冲

输出响应

时间相反模式：16 ms ON，8 ms OFF

其他型号：16 ms 开和关

注意：上电延迟 100 毫秒；产出

在此期间不要进行。

重复性

对抗模式：2 ms

其他型号：4 毫秒

可重复性和响应与信号强度无关

指标

两个 LED（绿色和黄色）

绿色常亮：传感器电源打开

黄色常亮：传感器看到光

黄色闪烁：光线下的额外增益边际（1 到 1.5 倍）

状况

建造

PBT 聚酯外壳；聚碳酸酯（对置模式）或亚克力镜片

环境评级

防漏设计符合 NEMA 6P、DIN 40050 (IEC IP69K)

连接

2 m (6.5 ft) 连接电缆，或 4 针微型快速断开接头

运行条件

温度：-40°C 至 +70°C（-40°F 至 +158°F）

湿度：90% at +50 °C 大相对湿度（非冷凝）

振动和机械冲击

所有型号都符合 Mil。标准 202F 要求。方法 201A（振动；

频率 10 Hz 至 60 Hz，大，双振幅 0.06 英寸

加速度10G）。方法 213B 条件 H&I。 （冲击：75G 带单元

操作;非操作100G）
