CAMOZZI铝型材气缸41系列的综合参数

CAMOZZI铝型材气缸41系列的综合参数

41M3P200A0200 41 系列气缸 型材型气缸 双作用 200 200

41M4P200A0050 41 系列气缸 型材型气缸 双作用 50 200

41M4P200A0100 41 系列气缸 型材型气缸 双作用 100 200

41M4P200A0200 41 系列气缸 型材型气缸 双作用 200 200

41M5P200A0050 41 系列气缸 型材型气缸 双作用 50 200

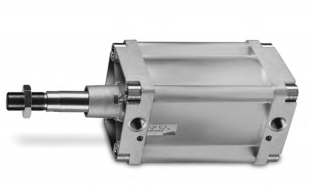

双作用，磁传，可调气缓冲

缸径 160, 200

41 系列气缸的安装尺寸符合 ISO

15552 标准，具有很强的通用性。缸筒采

用米字形型材，气缸拉杆不外露，外形

美观。缸径有 160 和 200 mm 两种。气缸

的活塞上装有一个永磁铁，通过安装磁

性接近开关，可得到活塞的位置信号。

气缸的前后端盖上装有可调气缓冲

装置，同时装有机械缓冲垫，从而使活

塞到达终端时只产生较小的噪声。

综合参数

» 符合 ISO 15552 标准

» 辊轧不锈钢活塞杆

» 米字形铝型材缸筒

» 可调气缓冲

材料 铝合金端盖和活塞，AISI 420B 不锈钢活塞杆，镀锌钢杆端螺母，阳极氧化铝合金型材缸筒，镀锌钢拉杆和拉杆螺母，丁腈橡胶密封件

安装方式 拉杆，前法兰，后法兰，脚架，中部耳轴，前耳轴，后耳轴，转角支架，旋转组合支架

行程 10 ÷ 2500 mm

工作温度 0 ÷ 80°C（干燥空气为 - 20°C）

工作压力 1 ÷ 10 bar

速度 10 ÷ 500 mm/s （空载）

介质 洁净空气，不需润滑。如使用了油雾润滑，应不间断地使用油雾润滑（建议使用 ISO VG32 润滑油）
