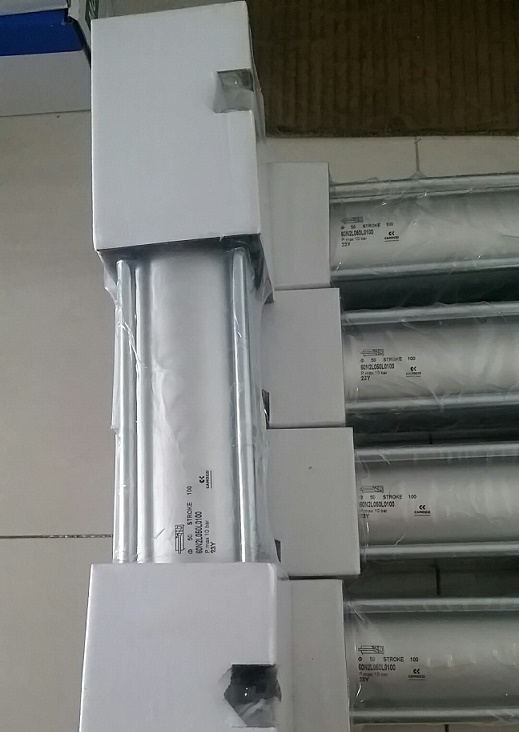

康茂盛60系列温型气缸，提供高清实物图

康茂盛60系列温型气缸，高清实物图

单作用，双作用，磁传，可调气缓冲

标准型，串联型，摩擦型，温型

缸径 32, 40, 50, 63, 80, 100, 125

60 系列气缸的安装尺寸符合 ISO

15552 标准，具有很强的通用性。缸径

有从 32 至 125 mm 共七种。

气缸的活塞

上装有一个永磁铁，通过安装磁性接近

开关，可得到活塞的位置信号。

气缸的前后端盖上装有可调气缓冲

装置，同时装有机械缓冲垫，从而使活

塞到达终端时只产生较小的噪声。

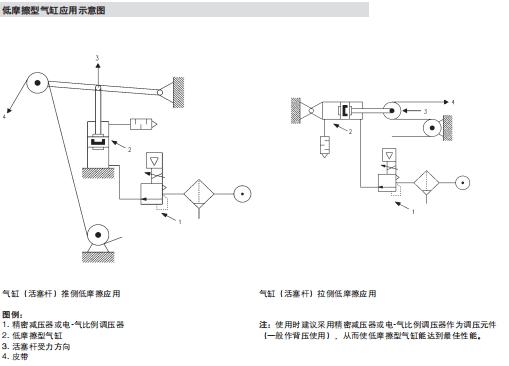

所有双作用气缸均可提供双向摩擦

型气缸；如果只需活塞杆伸出方向单向

综合参数

» 符合 ISO 15552 标准

» 辊轧不锈钢活塞杆

» 可调气缓冲

» 多种特殊形式可选

 串联型：

» 倍力输出

 摩擦型：

» 摩擦力减少近 40%

» 粘滑效应降

» 小工作压力可达 0.1 bar

 温型：

» - 40°C » - 50°C

工作压力 标准型和温型：1 ÷ 10 bar 摩擦型：0.1 ÷ 10 bar

速度 标准型和温型：10 ÷ 1000 mm/s （空载） 摩擦型：5 ÷ 1000 mm/s （空载）

介质 洁净空气，不需润滑。

如使用了油雾润滑（仅限标准型，摩擦型和温型不得使用油雾润滑），应不间断地使用油雾润滑（建议使用 ISO VG32 润滑油）
