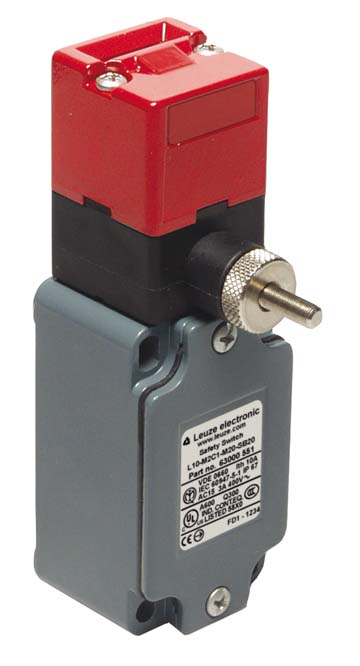

L10-M2C1-M20-SB20 - 安全门锁

• 基础数据

• 系列L10

• 功能

• 功能符合由 ISO 14119定义的无互锁的门锁, 内置到符合由EN ISO 13849-1定义的类别4以下控制电路中, 手动锁定和解锁的门锁

• 安全输出端激活模式保护门关闭且锁定时激活安全输出端

• 特性参数

• 使用寿命20 年, EN ISO 13849-1

• B10_d1,000,000 周期数

• 电气数据

• 额定绝缘电压500 V AC，600 V DC

• da约定热电流10 A

• DC 13下使用类别Ue / Ie：24 V / 6 A，125 V / 1.1 A，250 V / 0.4 A, EN 60947-5-1

• AC 15下使用类别Ue / Ie：250 V / 6 A，400 V / 4 A，500 V / 1 A, EN 60947-5-1

• 触点2NC

• 触点打开方式压配合

• 短路保护500 V，10 A，aM型, IEC 60269-1

• 触点保护接地

• 性能数据
• 连接

• 连接截面1 x 0.5 mm²至2 x 2.5 mm²，电线

• 功能触点连接

• 类型端子

• 端子类型螺栓端子

• 引脚数4 个引脚

• 连接数量1 光束

• 进线口数量1 光束

• 连接1
• 电缆性质
• 机械数据

• 设计方形

• 尺寸（宽 x 高 x 长）40 mm x 62 mm x 123 mm

• 外壳材料金属

• 金属外壳ZAMAK

• 电触点材料银合金

• 净重348 g

• 外壳颜色灰色, 红色

• 紧固类型通孔安装

• 进线口类型M20 x 1.5

• 解锁装置滚花螺钉

• 开关类型带保护互锁的互锁装置, ISO 14119

• 开关原理蠕变触点

• 操作钥匙插入方向1 x 顶, 4 x 侧(90)

• 插入速度0.001 ... 0.5 m/s

• 锁定方式机械

• 门锁驱动方式依靠滚花螺母手动解锁

• da锁定力1,000 N

• 机械寿命500,000 驱动周期, IEC 6047-5-1

• da激活频率360 每小时, IEC 6047-5-1

• 外部操作钥匙AC-AHxx系列，直形、L形、有弹性、易对准

• 拔出力，操作钥匙已解锁10 N

• 执行器手动释放延时约15至20秒

• 差动行程4.5 mm

• 环境数据

• 环境温度，工作-25 ... 80 °C

• 污染程度3, EN 60947-1

• 防护等级IP 67

• IMQ, c UL US
