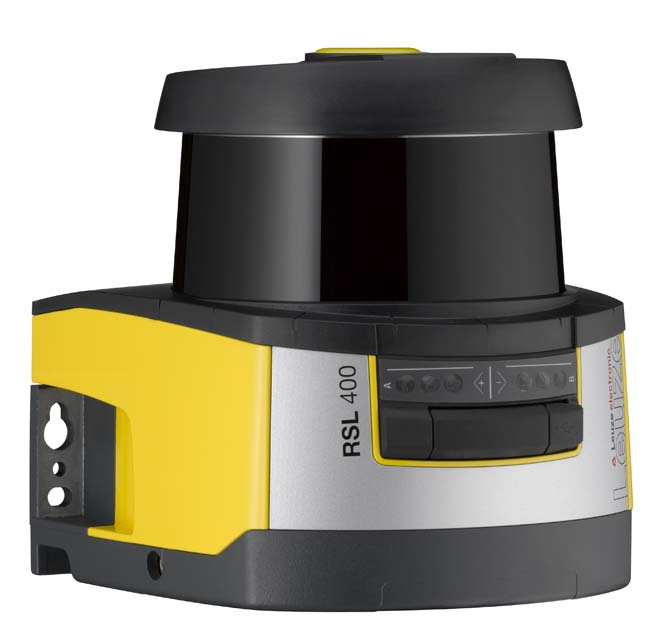

劳易测系列RSL 400安全激光扫描仪

系列RSL 400

应用移动危险区域防护, 固定式危险区域防护, 移动侧面碰撞保护, 门禁防护

专门设计AIDA 规范

功能分辨率，任选, 四域模式

SIL2, IEC 61508

SILCL2, IEC/EN 62061

性能等级 (PL)d, EN ISO 13849-1

PFH_D9E-08 每小时

使用寿命20 年, EN ISO 13849-1

分类3, EN ISO 13849

角度范围270 °

小调整范围50 mm

可转换区域组数量1

可转换四线数量1

保护功能数量1 光束

独立传感器设置的数量1

小可见度系数1.8 %

检测范围0 ... 6.25 m

区域组数量1

检测范围0 ... 20 m

物体大小150 mm x 150 mm

小可见度系数10 %

光源激光, 红外线

激光波长905 nm

激光等级1, IEC / EN 60825-1:2014

传输信号波形脉冲

重复频率90 kHz

距离分辨率1 mm

探测范围0 ... 50 m

亮度系数20 %

角度分辨率0.1 °

安全输出回路数(OSSD)2 光束

类型安全输出回路OSSD

小开关电压高20.8 V

da开关电压2 V

电压类型DC

开关元件晶体管, PNP

开关元件晶体管, PNP

供电电压 U_B24 V, DC, -30 ... 20 %

da电流消耗(无负荷)700 mA, (使用3 A电源)

da功率消耗17 W, 适于24 V，+输出负荷

保护电路过压保护

功能配置/参数化

频带2,400 ... 2,483.5 MHz

发射器的发射效率da 4.5 dBm (2.82mW)，等级 2

类型蓝牙

导线电阻15 Ω

功能数据接口

螺纹规格M12

类型插座

材料金属

引脚数4 个引脚

编码D-编码

功能机器接口

类型接头

螺纹规格M12

类型插头

材料金属

引脚数4 个引脚

编码A-编码

功能机器接口

类型接头3接头, IEC/EN 61496

螺纹规格M12

类型插头

材料金属

引脚数4 个引脚

编码A-编码

连接数量3 光束

尺寸（宽 x 高 x 长）140.2 mm x 148.6 mm x 140.3 mm

外壳材料塑料, 金属

金属外壳压铸锌

镜头盖材料塑料/PC

净重3,000 g

外壳颜色黄色，RAL 1021

紧固类型安装底板, 通孔安装, 通过可选安装设备

显示类型LED显示, 字母数字显示界面

LED数3 光束

配置类型Sensor Studio软件

操作控制Sensor Studio软件

环境温度，工作0 ... 50 °C

环境温度，储藏-20 ... 60 °C

相对湿度(不凝结)15 ... 95 %

防护等级IP 65

安全等级III, EN 61140

TÜV Süd, c TÜV Süd US, c UL US

符合由标准定义的EMC测试程序EN 61496-1, DIN 40839-1/3

符合由标准定义的摆动测试程序EN 60068-2-6

符合由标准定义的连续冲击测试程序IEC 60068-2-29

美国zhuanliUS 7,656,917 B, US 10,304,307B, US 7,696,468 B, US 8,520,221 B
