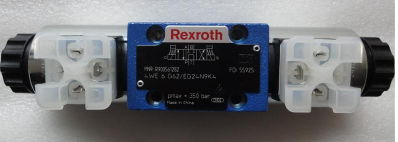

使用力士乐4WE6D62/EG110N9K4方向滑阀

使用力士乐4WE6D62/EG110N9K4方向滑阀

产品说明：

带液压或电液启动的先导式导向滑阀

WEH和WH

- 尺寸 10 … 32

- 组件系列 4X； 6X; 7X

- 大工作压力 350bar [5076psi]

- 大流量 1100 l/min [290 US gpm]

特征

- 4/3-, 4/2- 或 3/2-way 版本

- 驱动类型（内部或外部先导控制）：

·电液（WEH型）

·液压（WH型）

- 用于底板安装

- 移植模式符合 ISO 4401 和 NFPA T3.5.1 R2

- 弹簧或压力对中、弹簧终端位置或液压终端位置

- 湿针直流或交流电磁阀，可选

- 作为单独或连接的电气连接

- 可选版本：

·手动驰

·切换时间调整

·主阀P通道预载阀

·行程设置和/或阀芯位置监控

规格6至10

湿针式交流或直流电磁铁

可更换线圈的电磁铁

底板安装("P")：安装面按DIN 24340A型和ISO 440型

电气接线可单独接线或集中接线

可选的感应定位监测参见(RE 24830)

流畅的切换特点

R900941596 4WE6D6X/EG110NEXZ2

R900975004 4WE6D6X/EG110NEXZ2/B10

R900921476 4WE6D6X/EG110NK4

R901214433 4WE6D6X/EG110NK4/B10

R901194440 4WE6D6X/EG110NVE3Z2

R900569334 4WE6D6X/EG110NZ5L

R900909176 4WE6D6X/EG110NZ5L/B08V

R900917460 4WE6D6X/EG110NZ5L/V

R900937648 4WE6D6X/EG125DL/V

R900903246 4WE6D6X/EG125N2Z4

R900978582 4WE6D6X/EG125N4K4

R978897494 4WE6D6X/EG125N9DA/V/62

R901260814 4WE6D6X/EG125N9DAL/V/62

力士乐电磁阀型号举例：4WE6C6X/EG24N9K4

4→4通（也有3通）4个方向油口

6→通经为6

C→机能符号（也有C、D、E、EA、EB等）

6X→60至69系列 安装和油口尺寸不变

斜杠（/）后面：无符号→弹簧复位

O→无弹簧复位

OF→无弹簧复位带定位作用

E→高功率电磁铁带可拆卸线圈的湿式电磁铁

G→直流电压（W代表交流如W230代表交流230V电压 50/60Hz,G205代表直流电压205V等其它电压和频率）

24→24V电压

N9→代表有隐式手动应急操作（标准）（只有N代表带有手动应急操作，无手动应急操作无代号）

4WE6C62/EW230N9K4

4WE6D62/EW230N9K4

4WE6Y62/EW230N9K4

 4WE6EA62/EW230N9K4

4WE6EB62/EW230N9K4

4WE6JA62/EW230N9K4
