德国SICK西克圆柱形光电传感器1043803

德国SICK西克圆柱形光电传感器1043803

产品特点

传感器原理/ 检测原理 漫反射光电传感器, 能量型

尺寸(宽 x 高 x 深) 18 mm x 18 mm x 52.9 mm

光轴 轴向

大开关距离 10 mm ... 100 mm 1)

感应距离 10 mm ... 90 mm

焦距 大约 4.5°

光源种类 红外线

光源 LED 2)

光点尺寸（距离） Ø 20 mm (100 mm)

发射器散射角 大约 4.5°

轴长 950 nm

外壳形状（光束出口） 圆柱形

壳体长度 52.9 mm

螺丝直径（外壳） M18 x 1

设置 电位计，270° (感应距离)

特殊应用 卫生和潮湿环境

1) 具有 90% 反射率的扫描对象（指 DIN 5033 规定的标准白）.

2) 平均使用寿命：100,000 小时，TU = +25 °C.

机械/电子参数

供电电压 10 V DC ... 30 V DC 1)

残余纹波 < 5 Vss 2)

电流消耗 30 mA 3)

开关量输出 NPN

开关类型 暗通

信号电压 NPN 高电平/电平 Uv/ < 2.9 V

输出电流 Imax. ≤ 100 mA

响应时间 ≤ 1.25 ms 4)

开关频率 400 Hz 5)

连接类型 插头，M12，4 针

保护电路

A 6)

C 7)

D 8)

防护等级 III

重量 50 g

外壳材料 不锈钢, V4A (1.4404，316L) 不锈钢

材料、光学元件 塑料, PMMA

外壳防护等级

IP67

IP68

IP69K

运行环境温度 –25 °C ... +55 °C 9)

仓库环境温度 –25 °C ... +70 °C

UL 文件编号 NRKH.E189383 & NRKH7.E189383

1) 极限值.

2) 不得过或于 UV公差.

3) 无负荷.

4) 信号传输时间（电阻负载时）.

5) 亮暗对比度为 1:1 时.

6) A = UV 接口（已采取反极性保护措施）.

7) C = 抑制干扰脉冲.

8) D = 抗过载电流和短路保护输出端.

9) 在高的环境温度使用会降 LED 发射器的使用寿命.

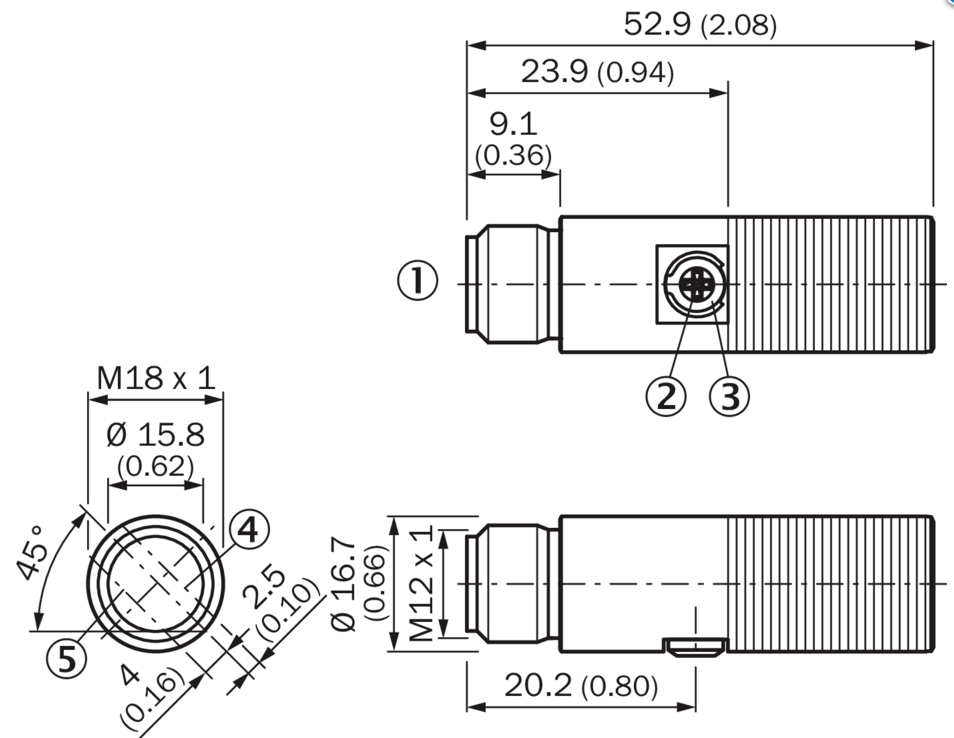

尺寸图

尺寸单位：mm

① M12 设备插头，4 针

② 灵敏度调节器 270°

③ 黄色 LED 指示灯，

③ - 常亮：光接收 > 储备系数 1.3

③ - 闪烁：光接收，储备系数 > 1.0 ... < 1.3

④ 光轴，发射器

⑤ 光轴，接收器

产品型号

1027613 WL24-2V530S06

1045970 WTB27-3P1161S23

6052566 WI180C-PB

6055231 WI180C-PBS01

1043803 MHT15-N3217V

1043804 MHT15-N3317V

1043805 MHT15-P3217V

1043806 MHT15-P3317V
