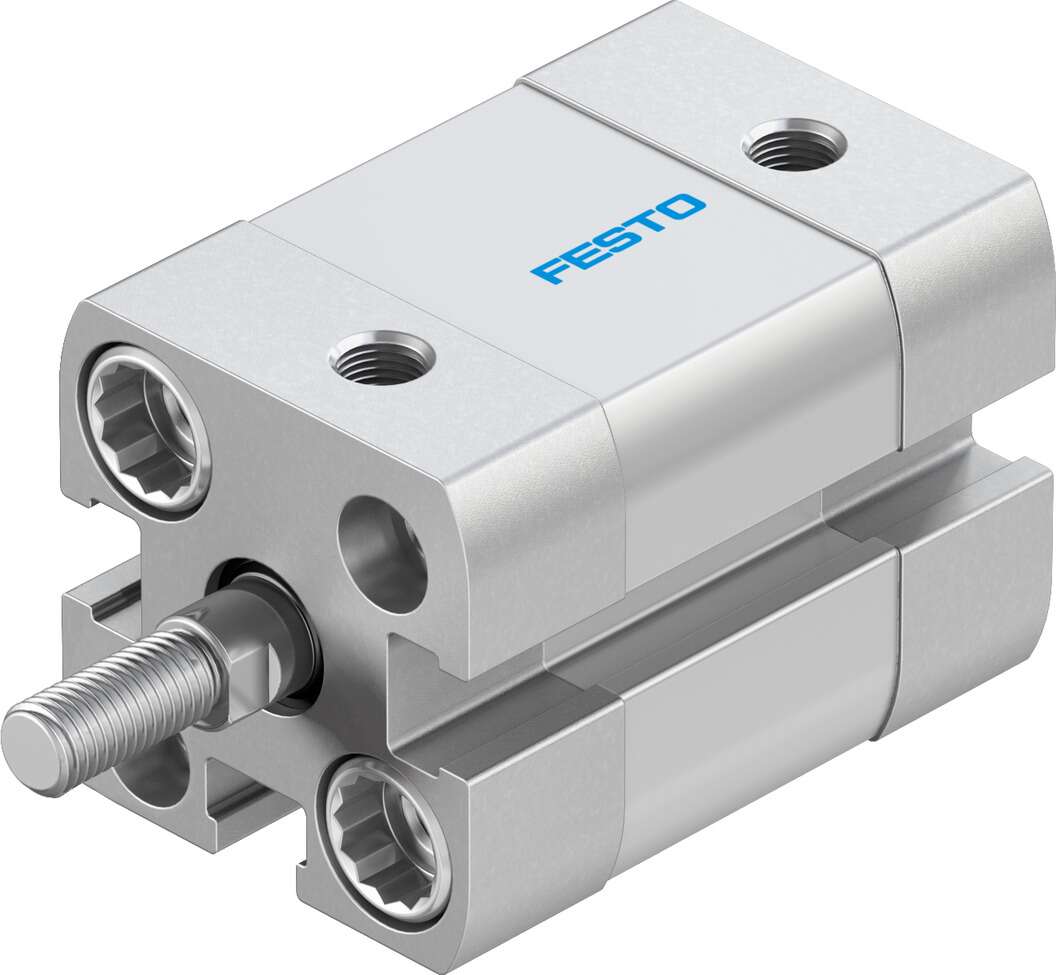

FESTO费斯托紧凑型气缸 ADN-12-5-A-P-A产品概述

FESTO费斯托紧凑型气缸 ADN-12-5-A-P-A产品概述

产品概述

行程

5 mm

活塞直径

12 mm

活塞杆螺纹

M5

短型号代码

ADN

缓冲

两端带弹性缓冲环/垫

安装位置

可选

符合标准

ISO 21287

活塞杆端部

外螺纹

位置检测

通过接近开关

符号

00991217

派生型

一端活塞杆

工作压力

0.1 MPa ... 1 MPa

工作压力

1 bar ... 10 bar

耐腐蚀等级 CRC

2 - 中等耐腐蚀能力

LABS-Conformity

VDMA24364-B1/B2-L

环境温度

-20 °C ... 80 °C

端位的冲击能量

0.07 J

6 bar 时的理论力值，返回行程

51 N

6 bar 时的理论力值，前进行程

68 N

0 mm 行程的移动质量

9 g

工作模式

双作用

工作介质

压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明

可用润滑介质工作（之后须一直润滑介质工作）

安装方式

要么：

带通孔

通过内螺纹安装

带附件

气动接口

M5

材料说明

RoHS 合规

盖子材料

铝

阳极氧化处理

密封件材料

TPE-U(PUR)

活塞杆材料

高合金钢

缸筒材料

精制铝合金

光滑阳极氧化处理
