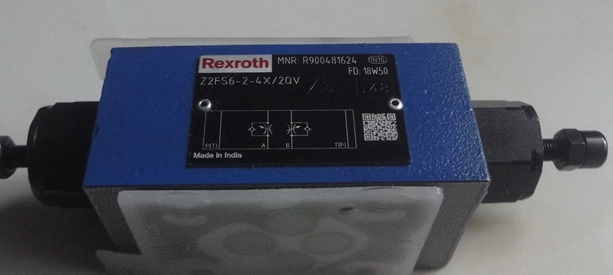

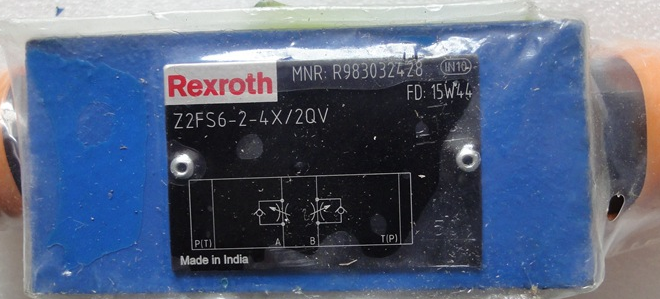

双单向节流阀Z2FS6-2-4X/2QV德国REXROTH

双单向节流阀Z2FS6-2-4X/2QV德国REXROTH

型号Z2FS

叠加式双单向节流阀

—规格6至22

—安装面按DIN 24340 A型和ISO 4401

—用于限制一个或两个工作油口的主流量或控制油量

—用于进口节流或出口节流控制

—4个可选调节方式：

旋钮

带护罩的六角套筒螺钉

带锁有刻度旋钮

有刻度旋钮

带刻度和内六角的心轴

Z2FS 型阀是一种采用叠加阀板设计的双单向节流阀。

它用于限制一个或两个执行机构油口的主油流量或先导流量。

彼此对称排列的两个单向节流阀可限制一个方向上的流量，同时允许相反方向上的自由回流。

规格 6

2:单向节流阀A侧和B侧调整类型相同;A=单向节流阀A侧;B=单向节流阀B侧.

2:带锁紧螺母的调节螺钉和保护帽.

3:带刻度可锁定旋钮(物料号为 R900008158 的 H 钥匙包括在交付范围内。)

5:内六角带刻度主轴

7:带刻度旋钮

4X:组件系列 40 … 49(40 … 49:安装和连接尺寸不变)

2Q:标准型号

无代码:NBR 密封件

V:FKM 密封件

/60:带定位孔(符合 ISO 8752-3x8-St 标准的定位销，物料号 R900005694 需单独订购)。

Rexroth力士乐双单向节流阀技术参数:

工作压力:315 bar

流量:80 l/min

环境温度范围:-20 … +80°C

液压油温度范围:-20 … +80°C

粘度范围:10 … 800mm2/s

安装位置:任意

质量:0.8 kg

Z2FS 6A2-4X/1QV

Z2FS 6A2-4X/2QV

Z2FS 6B2-4X/1QV

Z2FS 6B2-4X/2QV

Z2FS 6-2-4X/1QV

Z2FS 6-2-4X/2QV

Z2FS10-5-3X/V

Z2FS10A5-3X/S2V

Z2FS10A5-3X/SV

Z2FS10-5-3X/V
