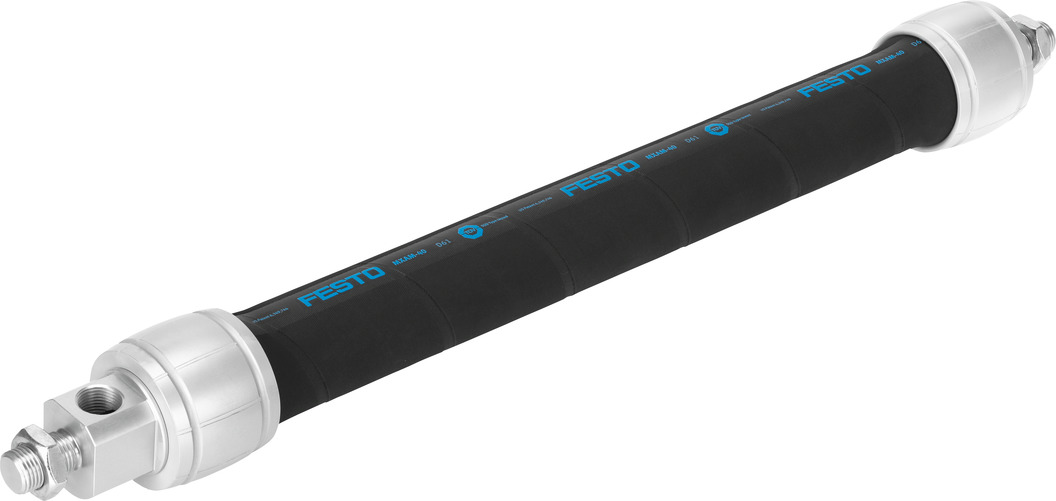

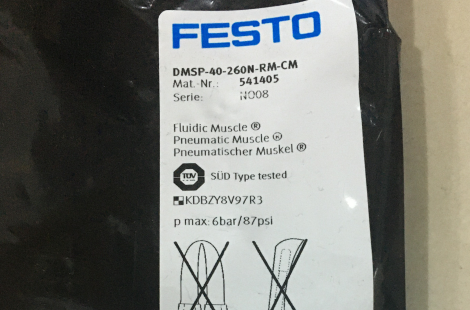

FESTO费斯托气动肌腱DMSP-40-260N-RM-CM

FESTO费斯托气动肌腱DMSP-40-260N-RM-CM

DMSP-10-115N-AM-CM

DMSP-10-200N-RM-CM

DMSP-10-120N-AM-CM

DSBC-50-200-PPVA-N3

DSBC-50-250-PPVA-N3

DSBC-50-300-PPVA-N3

DSBC-40-250-PPVA-N3

DSBC-40-300-PPVA-N3

技术参数

规格

40

大程度收缩时的直径增加量

80 mm

行程

0 mm ... 2250 mm

大收缩

额定长度的 25%

大初始张力

额定长度的 5%

标称长度

120 mm ... 9000 mm

肌腱重复精度

<= 公称长度的 1％，循环式

容许平行度公差

比额定长度 400 mm 高出 <= 2 mm

与标称长度 400 mm 相比 ± 0.5%

允许的角度公差

≤ 1 deg

符号

00991121

工作压力

0 bar ... 6 bar

工作模式

单作用

拉动

德国技术监督协会 (TÜV)

工作介质

压缩空气，符合 ISO 8573-1:2010 [7:-:-]

工作和先导介质说明

可用润滑介质工作（之后须一直润滑介质工作）

耐腐蚀等级 CRC

2 - 中等耐腐蚀能力

短型号代码

DMSP

安装位置

可选

结构特点

收缩膜片

环境温度

-5 °C ... 60 °C

自由悬挂的大工作负载

250 kg

大工作压力下的理论气动肌腱输出力

6000 N

6 bar 时的理论力值

6000 N

每 1 m 长的附加重量

340 g

气动接口

G3/8

型号

DSBC-40-80-PPVA-N3

DSBC-40-100-PPVA-N3

DSBC-63-25-PPVA-N3

DSBC-63-40-PPVA-N3

DSBC-63-50-PPVA-N3

DSBC-63-80-PPVA-N3

DSBC-40-125-PPVA-N3

DSBC-40-160-PPVA-N3

DSBC-40-200-PPVA-N3

DSBC-50-25-PPVA-N3

DSBC-50-40-PPVA-N3

DSBC-50-50-PPVA-N3

DSBC-50-80-PPVA-N3

DSBC-50-100-PPVA-N3

DSBC-50-125-PPVA-N3

DSBC-50-160-PPVA-N3

DMSP-20-300N-RM-CM-DN

DMSP-20--300N-RM-CM-DN

DMSP-20-200N-RM-CM-DN

DMSP-20-300N-RM-CM-DN

DMSP-20-150N-RM-CM

FESTO费斯托气动肌腱DMSP-40-260N-RM-CM
