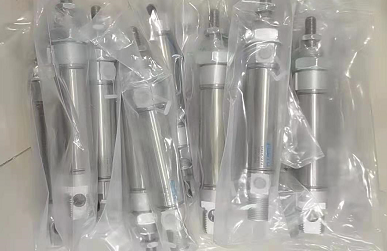

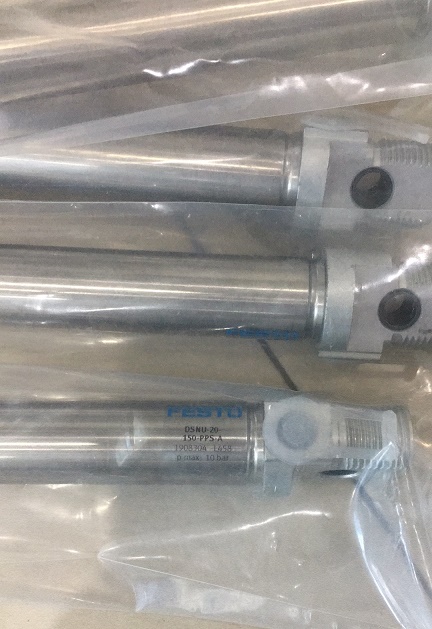

介绍FESTO标准气缸DSNU-20-150-PPS-A结构

介绍FESTO标准气缸DSNU-20-150-PPS-A结构

a、PPS的运行性能和缓冲性能出色，可高速，缩短机器的循环时间；

缸径8到25mm的圆形气缸符合 ISO 6432、DIN ISO 6432标准。派生型以这些标准为基础；

该系列不可维修；

该系列使用不锈钢活塞杆；

b、工作：无需用户调节，适合OEM使用；

c、采用PPS缓冲，不再需要调节—非常适合气缸安装位置不使利的场合；

d、吸收能量的能力更强，延长气缸和机器的使用寿命；

e、减少振动和冲击、降噪声。

缓冲                                                              气动缓冲，两端可调

安装位置                                                       可选

符合标准                                                       CETOP RP 52 PISO 6432

活塞杆端部                                                    外螺纹

设计                                                              缸径活塞杆缸筒

位置检测                                                       通过接近开关

符号                                                              00991235

派生型                                                           一端活塞杆

工作压力                                                       0.1 MPa ... 1 MPa

工作压力                                                       1 bar ... 10 bar

工作模式                                                       双作用

工作介质                                                       压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明                                      可用润滑介质工作（之后须一直润滑介质工作）

耐腐蚀等级 CRC                                            2 - 中等耐腐蚀能力

环境温度                                                       -20 °C ... 80 °C

端位的冲击能量                                             0.15 J

缓冲长度                                                       12 mm

FESTO气缸   DSNU      DSNU-16-50-P-A    19201

FESTO气缸   DSNU      DSNU-16-50-PPV-A  19230

FESTO气缸   DSNU      DSNU-16-80-P-A    19202

FESTO气缸   DSNU      DSNU-16-80-PPV-A  19231

FESTO气缸   DSNU      DSNU-16-100-P-A   19203

FESTO气缸   DSNU      DSNU-16-100-PPV-A 19232

FESTO气缸   DSNU      DSNU-16-125-P-A   19204

FESTO气缸   DSNU      DSNU-16-125-PPV-A 19233
