P+F接近开关NJ4-12GM-N选择方法

P+F接近开关NJ4-12GM-N选择方法

特点简介:

2)两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。

3)三线制接近开关的接线:红(棕)线接电源正端;蓝线接电源OV端;黄(黑)线为信号，应接负载。而负载的另一端是这样接的:对于NPN型接近开关，应接到电源正端;对于PNP型接近开关，则应接到电源0V端。

4)接近开关的负载可以是信号灯、继电器线圈或可编程控制器PLC的数字量输入模块。

5)需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。PLC数字量输入模块一般可分为两类:一类的公共输入端为电源OV，电流从输入模块流出(日本模式)，此时，一定要选用NPN型接近开关;另一类的公共输入端为电源正端，电流流入输入模块，即阱式输入(欧洲模式)，此时，一定要选用PNP型接近开关。千万不要选错了。

6)两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰，工作更为。

7)有的将接近开关的“常开"和常闭”信号同时引出，或增加其它功能，此种情况，请按产品说明书具体接线。

互感式传感器--把被测的非电量变化转换为线圈互感变化的传感器

差动变压器式传感器--次级绕组用差动形式

结构:变隙式、变面积式、螺线管式

:测量精度高、灵敏度高、结构简单、性能

应用型号:

速度传感器NJ1.5-8GM-N

AI安全栅KFD2-STC5-EX1

AO安全栅 KFD2-CD-EX1.32 P+F

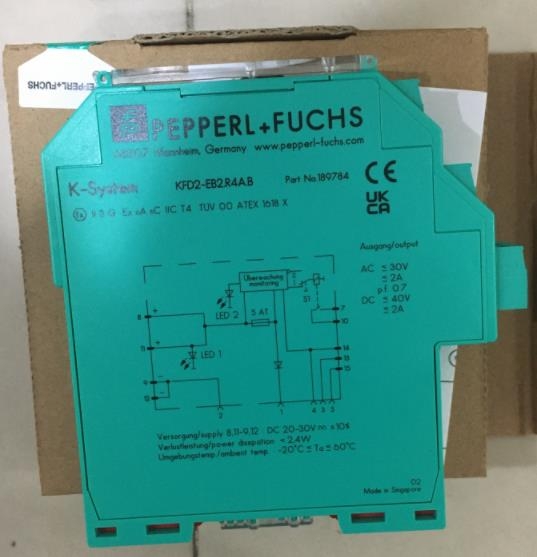

供电安全栅 KFD2-EB2.R4A.B

导轨 UPR-03-M

安全栅 KFD2-UT2-EX1

光电开关ML100-8-1000-RT/95/103V

NJ2-V3-N-Y220141

NBB15-U1-E2 倍加福

NBN3-F69-E2-V1-Y109463

KCD2-EL

OBT200-18GM60-E5

KFU8-DW-1.D 3VA-230VAC

NBN40-U1-UU

V1-W-2M-PUR

防爆接近开关 NJ5-18GM-N(P+F)

光电传感器 OBT200-18GM60-E5-V1(P+F)

光电开关 ML7-54-G/25/136/115B(P+F)

RLK39-8-2000/31/40a/116

GLV18-55/25/103/159 倍加福

安全栅 KFD2-STC4-Ex1.20

速度模块KFD2-UFC.EX1.D

P+F接近开关NJ4-12GM-N选择方法
