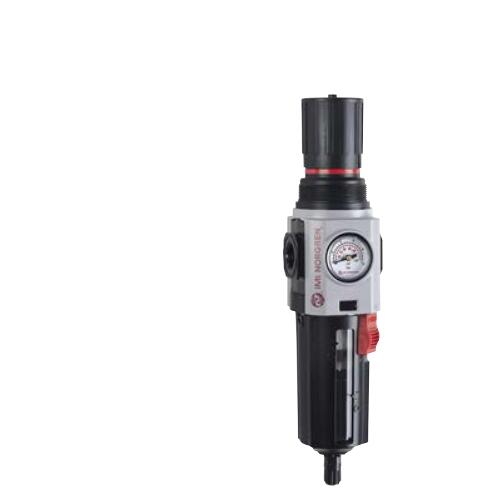

英国诺冠过滤减压阀资料B38P-244-B1MA

英国诺冠过滤减压阀资料B38P-244-B1MA

特点详情:

减压阀集两种阀―导阀和主阀―于一体。导阀的设计与直接作用式减压阀类似。来自导阀的排气压力作用在活塞上，使活塞打开主阀。如果主阀较大，无法直接打开时，这种设计就会利用入口压力打开主阀。因此，这种类型的减压阀，与直接作用式减压阀相比，在相同的管道尺寸下，容量度（+/-5%）更高。与直接作用式减压阀相同的是，减压阀内部感知压力，无须外部安装传感线。

逆时针旋转旋钮1。使调节弹簧2、3放松，气体作用在膜片5上的推力大于调压弹簧的作用力，膜片向上曲，靠复位弹簧的作用关闭进气阀口10。再旋转旋钮1，进气阀芯8的顶端与溢流阀座4将脱开，膜片气室6中的压缩空气便经溢流孔12、排气孔11排出，使阀处于无输出状态。

总之，溢流减压阀是靠进气口的节流作用减压，靠膜片上力的平衡作用和溢流孔的溢流作用稳压；调节弹簧即可使输出压力在一定范围内改变。为防止以上溢流式减压阀徘出少量气体对周围环境的污染，可采用不带溢流阀的减压阀(即普通减压阀)。

 压力为P1的压缩空气，由左端输入经阀口10节流后，压力降为P2输出。P2的大小可由调压弹簧2、3进行调节。顺时针旋转旋钮1，压缩弹簧2、3及膜片5使阀芯8下移，增大阀口10的开度使P2增大。若反时针旋转旋钮1，阀口10的开度减小，P2随之减小。

若P1瞬时升高，P2将随之升高，使膜片气室6内压力升高，在膜片5上产生的推力相应增大，此推力破坏了原来力的平衡，使膜片5向上移动，有少部分气流经溢流孔12、排气孔11排出。在膜片上移的同时，因复位弹簧9的作用，使阀芯8也向上移动，关小进气阀口10，节流作用加大，使输出压力下降，直至达到新的平衡为止，输出压力基本又回到原来值。若输入压力瞬时下降，输出压力也下降、膜片5下移，阀芯8随之下移，进气阀口10开大，节流作用减小，使输出压力也基本回到原来值。

  产品型号:

M/50132/5

SPGB/31733

NORGREN 9601540.0800.024.00

V61B513A-A213J

气动元件8036717

R05-200-RNLA

PRA/802125/X2/300

 B73G-4AK-QD1-RMN

M/P24120/4

B07-233-M1KA

9710000.3036.024.00

2102500  0800 024 00

6215L0540.4600.024.00

RA/802125/M/320

8498684.9304.230.49

RA/802032/M/125

RA/802032/M/350

RA/802063/M/480

M/50132/5

TSA/802100/MG/200/UF

11-002-585

B68G-8GK-MR3-RLN

B68G-BGK-MR3-RLN

9710000.3036.024.00

B74G-4GK-AD1-RMG

V61B513A-A213J

B73G-2AK-QD3-RMN

B74G-4AK-QD3-RMG

B72G-2AK-QD3-RMN
