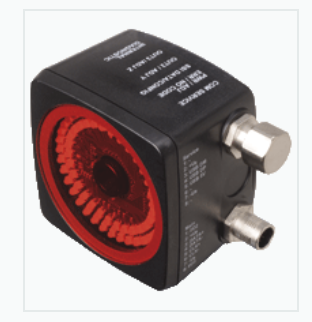

p+f光学读头PCV100I-F200-SSI-V19诚信销售

p+f光学读头PCV100I-F200-SSI-V19诚信销售

SSI 接口

在数据矩阵编码带上进行非接触式定位

坚固的机械性能：无磨损零件，使用寿命长，免维护

高分辨率和精准定位，尤其适用于有弯曲、切换点以及上倾和下倾的设施。

坚固的机械性能：无疲劳，使用寿命长，免维护

RS-485接口

在数据矩阵编码带上进行非接触式定位

使用Data Matrix 标签进行非自拍式定位

数据矩阵控制代码读值

红外光

X 和 Y 方向的行程范围可达 10 km

红外光

通过速度 ≤ 8 m/s

测量范围  10000 m

光源类型 内置 LED 灯 ， 红外

读取距离 100 mm

读取区域 50 mm x 30 mm

分辨率 ± 0,1 mm

功能性安全相关参数

MTTFd 84 a

任务时间 (TM) 42 a

诊断覆盖率 (DC) 0 %

指示灯/操作方法

LED 指示 7 个 LED（通信、辅助对齐、状态信息）

电气技术规格

工作电压 15 ... 30 V DC ， PELV

空载电流  200 mA

功耗 3 W

接口 1

接口类型 SSI 接口

数据输出码 格雷码，二进制码 ，可编程

单稳态触发时间 Tm = 10 µs

时钟频率 100 ... 1000 kHz

查询循环时间 ≥ 3 ms

暂停时间 ≥ 20 µs

可进行双重请求，如果 tp≤ 10 µs

接口 2

接口类型 USB （串行通信端口）

协议 8E1

传输速率 38,4 ... 460,8 kBit/s

输入

输入类型 1 至 2 路功能输入 ， 可编程

输入阻抗 ≥ 27 kΩ

输出

输出类型 1 至 2 路开关输出 ， PNP ， 可编程 ， 短路保护

开关电压 工作电压

开关电流 150 mA 每个输出

符合标准

发射干扰 EN 61000-6-4:2007+A1:2011

抗扰度 EN 61000-6-2:2005

耐冲击性 EN 60068-2-27:2009

抗振性 EN 60068-2-6:2008

和证书

UL cULus ，一般用途，2 类电源，1 类外壳

CCC 额定电压 ≤ 36 V 时，产品不需要 CCC /标记

环境条件

工作温度 0 ... 60 °C (32 ... 140 °F) ，   -20 ... 60 °C (-4 ... 140 °F) （无冷凝；防止透镜上结冰！）

存储温度 -20 ... 85 °C (-4 ... 185 °F)

相对湿度 90 % ，无冷凝
