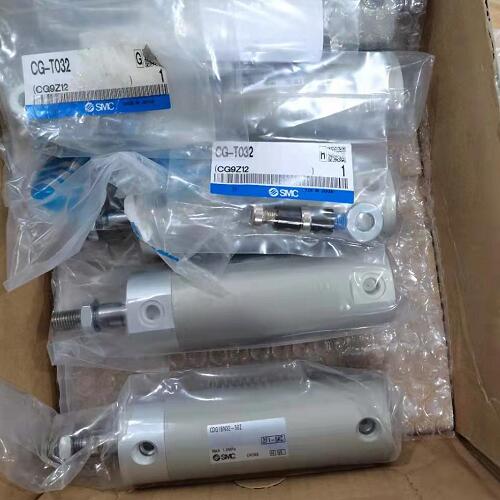

应用广泛SMC气缸CDG1BA40-600Z

应用广泛SMC气缸CDG1BA40-600Z

特点性能:

基本型中追加无耳轴安装用螺孔型

●设定了杆端安装件、摆动底座安装件的型号(节省分别订购气缸和安装件的时间)

缸径 40 缸径 40mm

通口螺纹的种类 - 垫缓冲:Rc; 气缓冲:M5X0.8/Rc

气缸行程 600 600

杆端螺纹形状 - 杆端外螺纹

行程调整标记 - 无

气缸追记号 - 无防护套

内置磁环 D 内置磁环

安装方式 B 基本型

形式 A 气缓冲

双行程标记 - 行程标记

气缸行程2 - 无气缸行程2

气缸追记号2 - 杆端外螺纹,无防护套

杆端内螺纹标准化

●磁性开关可操作性提高，易于调整位置

单侧固定，单侧自由安装（基本型、法兰型）状态动作的场合，

会由在行程末端发生的振动，产生弯曲力矩作用在气缸上，气

缸可能受损。此种场合，请设置支座抑制气缸本体振动，或降

速度使气缸本体在行程末端没有振动的状态下使用。另外，

气缸本体被移动的场合以及高速高频动作时在水平单侧固定

安装的场合，请使用支座
