应用参数:

先导式减压阀是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，在进口压力不断变化的情况下，保持出口压力在设定的范围内，保护其后的生活器具。本类阀门在管道中一般应当水平安装。

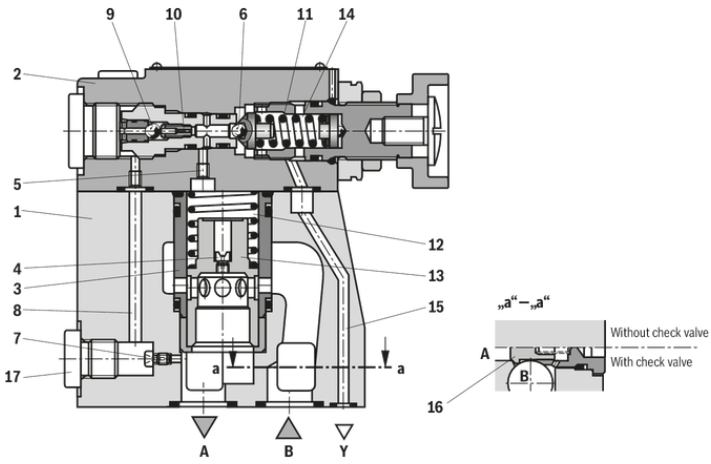

这种减压阀主要由带主阀芯的主阀和带调整类型的先导阀组成。

当通道 A 内的压力和弹簧的设定压力处于平衡状态时，即达到所需的降压力。

弹簧腔中的先导油始终在外部通过控制油路 (15) 回流至容器中。

先导式减压阀--该阀门的减压比必须在一定程度上高于系统值; 即使在或者小流量时它也应该能够对正作用或者反作用控制信号做出响应。这些阀门应该针对有用控制范围选择，即流量的20%到80%。正常为等比型或者具有等比特性。这些类型的阀门本身具有比例控制所要求的流量特性及流量范围。

为了能够顺利从通道 A 流回通道 B，可以选择安装一个单向阀。

通过压力计接口可以控制通道 A 中降的压力。

阀门在静止位置时处于打开状态。液压油顺畅地由通道 B 经主阀芯流向通道 A。通道 A 内产生的压力作用于主阀芯底部。同时，通过主阀芯弹力侧的喷嘴和先导阀中滚珠 处的通道产生压力。压力同样也会通过喷嘴、控制油路、单向阀和喷嘴作用于滚珠。视弹簧的设置而定，在滚珠前、在通道和弹簧腔中产生的压力将调节活塞保持在打开位置。通道 B 中的液压油可以顺畅地经主阀芯流向通道 A，直到通道 A 中产生的压力过弹簧的设定值并将滚珠打开。调节活塞沿着关闭方向移动。
