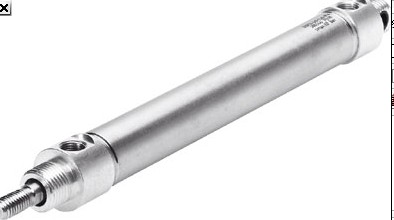

活塞杆上的夹紧单元（夹紧单元）
所有气缸外表面符合耐腐蚀等级CRC 3标准（耐腐蚀）
端盖与缸筒一体化
三种不同的端盖使其功能多样、节省空间
活塞直径从32到63 mm。该系列不可修理
双端具有不可调或可调缓冲器
更多活塞杆派生型
活塞杆螺纹M10x1.25 M12x1.25 M16x1.5 M16x1.5
缓冲长度(PPV) [mm] 14 18 20 21
位置感测通过接近传感器
安装型式 直接安装（仅对派生型MH而言）
注意接近传感器的工作范围
2) 耐腐蚀等级2，符合Festo 940 070标准
元件必须具备一定的耐腐蚀能力。
外部可视元件具备基本的涂层表面，
可直接与工业环境或与冷却液、润滑剂等介质接触。
活塞直径∅ 32 40 50 63
工作介质过滤压缩空气，润滑或未润滑
工作压力[bar] 1 …10
派生型基本型R3
环境温度1) [° C] –20 …+80
耐腐蚀等级CRC2) 2 3
缸筒光滑坚固，具有良好的运
动性能，使用寿命长
活塞杆和缸筒材料为不锈钢
对于S2-K8而言，活塞杆两端加长
