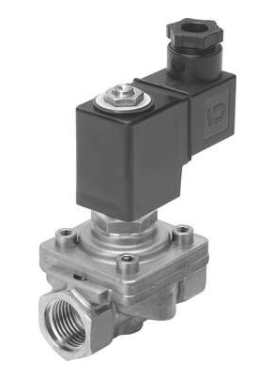

VZWF-B-L-M22C-G12-135-E-3AP4-10-R1膜片式阀

VZWF-B-L-M22C-G12-135-E-3AP4-10-R1膜片式阀

连接螺纹

G1/4 ... G2

-M- 流量 Kv

1.8 ... 28 m3/h

• 适用于封闭的应用场合，例如

冷却系统或灌装系统

• 真空

• 液化气

• 灌装系统

• 膜片式阀

• 提起阀的膜片

• 两位两通阀, 常闭

• 根据不同的应用领域，可选择

不同的密封材料

• 介质压力大于: 0 bar 或更高

阀功能 两位两通, 单电控, 常闭

结构特点 膜片式阀, 先导工作

安装方式 管式安装

介质压力1) [bar] 0 ... 10 0 ... 6

介质 压缩空气，符合 ISO 8573-1:2010 [7:-:-]

惰性气体

矿物油

水

中性液体

其它介质视需求而定

环境温度 [°C] –10 ... +35°C

介质温度 [°C] –10 ... +80°C

泄漏率，符合 EN 12266-1 A

耐腐蚀等级 CRC2)

压铸不锈钢 3

压铸黄铜 1

驱动方式 电驱动

手控装置 无

安装位置 电磁线圈垂直安装

密封原理 软

气流方向 不可逆

粘度 [mm2/s] 22

防护等级 IP65

产品重量 [g] 1000

VZWF-B-L-M22C-G12-135-E-3AP4-10-R1膜片式阀
