现货美国BANNER全能型Q4X系列光电传感器

现货美国BANNER全能型光电传感器

产品简介

Q4X系列坚固耐用的全能型光电传感器

的检测范围，近至25毫米，远至610毫米

利用响应按钮进行轻松设置

坚固结实的设计，耐机械冲击、过紧和极端振动

倾斜的四位显示屏提供清晰的距离读数

根据距离检测各种各样的目标颜色、材质和表面

双示教模式（强度+距离），是防错应用的选择，可实现透明物体检测，无需反射板

坚固耐用的FDA级不锈钢外壳，防护等级达IP69K

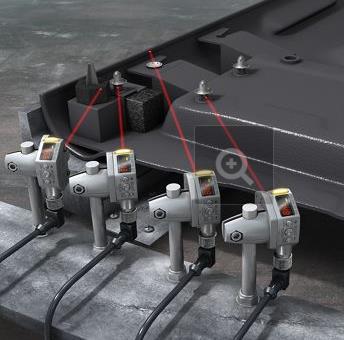

料斗式食品储存装置中的透明托盘检测

• 问题解决者：使用、耐用的传感器减少传感器库存

解决具挑战性的应用

• 解决困难的基于距离的应用，无论目标表面反射率如何，

包括黑色塑料上的黑色泡沫，金属前面的黑色橡胶，透明

对象、多色包装和所有颜色的目标

• 坚固的外壳，防护等级为 IP69K，采用 FDA 级不锈钢，可抵抗机械

冲击、过紧和极端振动

• 明亮的输出指示灯和实时距离反馈提供简单的设置和

故障排除以降安装成本

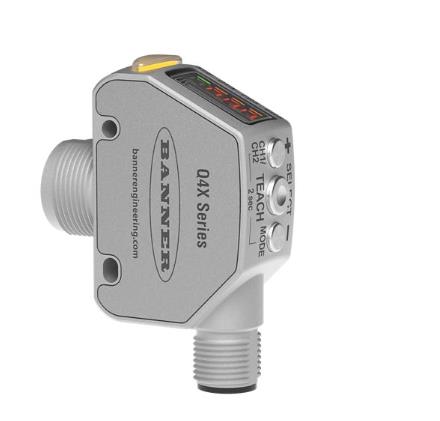

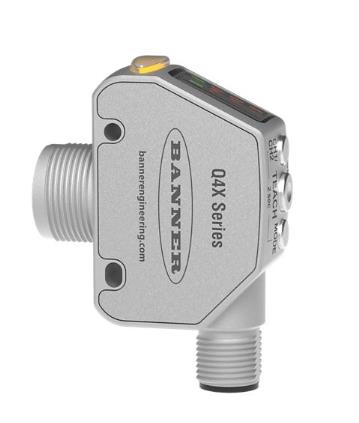

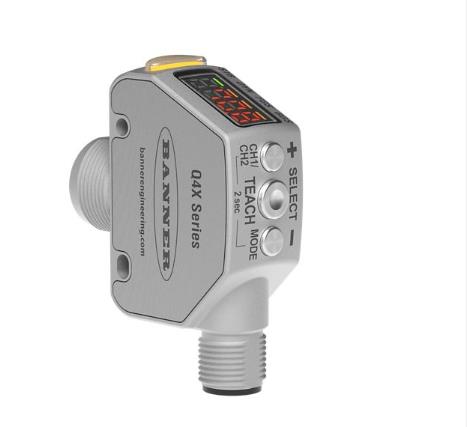

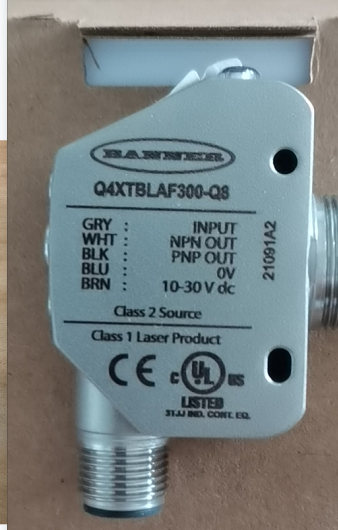

产品图片

• 双通道和 IO-Link

具有双离散输出和 IO-Link 的 Q4X 传感器是具有 IO-Link 和多功能的 1 类激光 CMOS 传感器

输出。 正常的传感器状态是运行模式。 在运行模式下，可以更改开关点值和通道选择

并且可以执行所选的 TEACH 方法。 次要传感器状态是设置模式。 从设置模式中，

可选择TEACH模式，调整所有标准操作参数，并可恢复出厂设置。

Q4X 基本款

1. 对于黑/暗目标和高反射目标，将“SPd”设置为 50ms

2. 如果使用反射目标，请将传感器倾斜 5-15°，以避免镜面反射

3. 始终尝试确保传感器显示屏上的绿色“STB”灯常亮

4. 锁定和解锁传感器 - 按住“+”按钮并点击“-”按钮四次。这个可以

通过闪烁状态（“Loc”或 uLoc”）锁定和解锁 Q4X 传感器和显示屏。

Q4X 调整开关点/窗口大小

1. 在运行模式下单击 + 或 – 按钮（瞬时）。将显示当前开关点（慢闪）

2. 使用 + 和 - 按钮调整位置。

3.点击SELECT/TEACH确认调整后的开关点

Q4X 主动示教指示器（DYN、FGS 和 BGS）

1. 选择两点示教模式（默认）——DYN、FGS 和 BGS 全部关闭

2. 选择动态 TEACH 模式 — DYN 开启

3. 选择前景抑制 TEACH 模式 — FGS 开启

4. 选择背景抑制 TEACH 模式 — BGS on

5. 选择双 TEACH 模式 — DYN、FGS 和 BGS 全部开启

Q4X 恢复出厂设置

1. 按住 MODE/- 按钮 2 秒以上，直到显示屏上出现“tch”。

2. 按一次 MODE/- 按钮。显示屏将显示“rSEt”表示复位。

3. 按 Select/TEACH 按钮进入 Reset 子菜单。

4. 显示应显示“否”。按一次“-”按钮。显示屏将显示“是”。

5. 按下 SELECT/TEACH 按钮将传感器重置为出厂默认设置并返回运行模式。
