产品简介

德国倍加福P+F单圈对值旋转编码器 ENA36HD-S10SA9-0413I42-RBD

非常小的外壳

模拟接口

13 位整体分辨率

无需磨损磁性抽样

耐候性出色

通用规格

UL 文件编号 E223176 “仅用于 NFPA 79 应用” ， 如果产品上标有 UL 标记。

功能性安全相关参数

MTTFd 480 a 在 40 °C 时

任务时间 (TM) 20 a

L10 10 E+8 转数

诊断覆盖率 (DC) 0 %

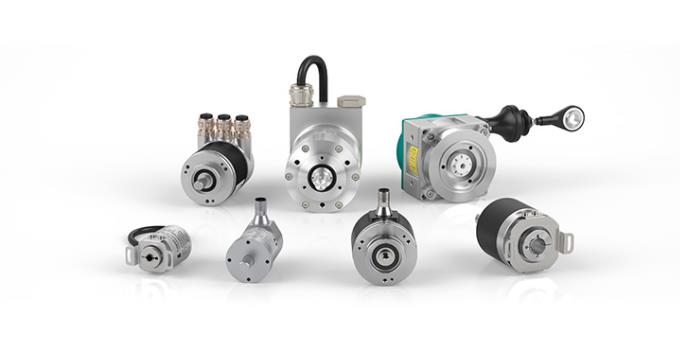

产品图片

电气技术规格

工作电压 8 ... 32 V DC

电流消耗 类型 20 mA （带电流输出）

输入 1

输入类型 测量范围的下限

信号电压

高 8 ... 32 V DC

信号持续时间 min. 1 s

输入 2

检测类型 磁性采样

出厂设置：16 x 360"

分辨率 13 位

输入类型 测量范围的上限

信号电压

高 8 ... 32 V DC

信号持续时间 min. 1 s

模拟量输出

输出类型 模拟电流输出

默认设置 上升斜坡 当逆时针旋转时

线性度误差 ≤ 0,15 %

负载电阻器 大 500 Ω

设备类型

对值编码器

测量范围 小 0 ... 22,5 °

大 65536 x 360 °

连接

连接器 M12 连接器，5 针

符合标准

防护等级 DIN EN 60529 ， IP68 / IP69K

气候测试 DIN EN 60068-2-3，无冷凝

发射干扰 EN 61000-6-4:2007

抗扰度 EN 61000-6-2:2005

耐冲击性 DIN EN 60068-2-27，200 g，11 ms

抗振性 DIN EN 60068-2-6，30 g，10 ... 1000 Hz

和证书

UL cULus ，一般用途，2 类电源 ， 如果产品上标有 UL 标记。

环境条件

工作温度 -40 ... 85 °C (-40 ... 185 °F)

存储温度 -40 ... 85 °C (-40 ... 185 °F)

相对湿度 98 % ，无冷凝

机械规格

材料

外壳 钢 ， 耐腐蚀

质量 大约 150 g

旋转速度 大 6000 min -1

惯性力矩 30 gcm2

起始扭矩 < 5 Ncm

轴负载

轴向 180 N

径向 180 N

法兰 铝

轴 不锈钢
