产品介绍

无需实际流量，即可检查输入端（批量控制器）和所有输出端

用于计算计量、体积或质量计数器显示的量和次数（使用计量设备）的总计数器和日计数器

通过两个累加器或定量器来显示流量和体积

通过Teach-In功能实现自动校准

插入式流量测量设备或带涡轮和流量变送器的计量设备或分

体式计量设备

• 耐压 PN10，主管尺寸 DN06…DN400

• 带流速、体积流量和2个累积量

• 通过示教实现自动校准

• 在无流量情况下，仍可对所有IO输入输出检测

• 日批次数&总用量、批次用量、配制次数、体积/质量计量（带批量控制器时

8025 型流量测量设备或计量设备专门规定用于中性和轻微腐蚀性的无固体颗粒

液体。

8025 型流量测量设备提供不同的版本。

- 电池供电&单显示&不带输出版。

• 分体式变送器有两种版本：

• 带涡轮传感器的紧凑型流量测量设备有两种版本：

- 标准信号输出或

- 控制柜安装或壁挂式安装的通用变送器，用于与其他流量传感器配合；

具有晶体管输出、继电器输出、TTL、CMOS 或线圈的传感器可与该变送器

配合使用。

- 控制柜安装或壁挂式安装的变送器：标准信号输入与 Bürkert 8020/8030/

SE30 + S077 型流量测量设备功耗版本组合。

8025 型批量控制器也提供不同的版本：

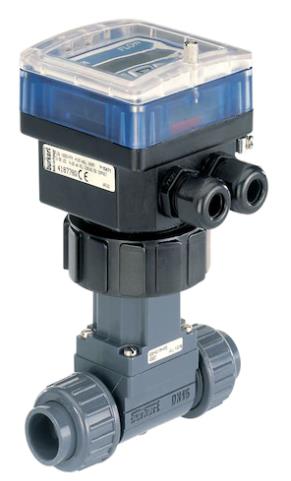

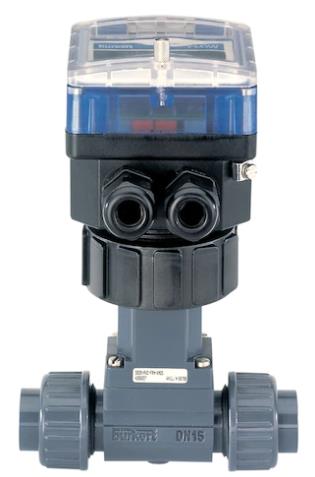

• 带涡轮传感器的紧凑型计量设备

• 控制柜安装或壁挂式安装的分体式计量设备，用于与 Bürkert

8020/8030/8031/8041/SE30 + S077 型流量测量设备或其他流量传感器

配合；具有晶体管输出、继电器输出、TTL、CMOS 或线圈的传感器可与该

计量设备配合使用。

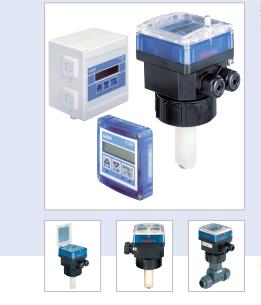

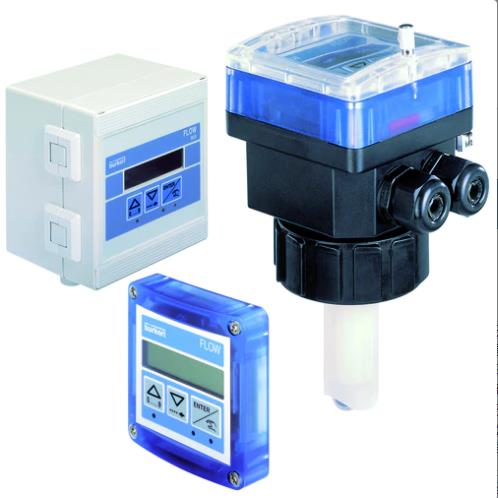

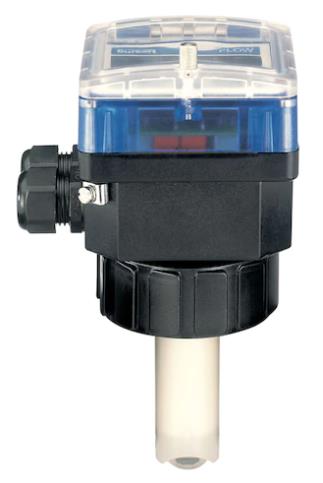

产品图片

功率参数

4…20 mA 输出偏差 电流范围的 ±1%

电气参数

工作电压 (V+) 带标准信号输出的测量设备

• 12…36 V DC ±10%，经过滤波和整流

连接到电源单元：（通过外部安全电压（SELV）和限流电源（LPS））

• 115/230 V AC 50/60 Hz

设备中可用的电源电压：

– 供电电压：27 V DC 整流

– 大电流：125 mA

– 集成保护：125 mA 延时保险丝

– 功率：3 VA

电池供电单测量显示版

• AA 碱性电池 4 × 1.5 V DC（不可充电），20 °C 时使用寿命为 4 年

电流消耗 带标准信号输出、带传感器且无脉冲输出消耗的测量设备

• 带继电器：≤70 mA

• 无继电器：≤25 mA

输出 带标准信号输出的测量设备

• 脉冲（无电势晶体管）：

– 极性翻转、NPN 或 PNP（取决于接线）

– 功能：脉冲输出，可调节脉冲值

– 0…400 Hz，

– 5…36 V DC，100 mA，100 mA 时的电压降：2.5 V DC

– 占空比（脉冲持续时间/周期持续时间）： 0.5

– 电镀绝缘，防止过电压、极性变换和短路

• 继电器：

– 2 个继电器，磁滞保持，由限制值调整，常开

– 非 UL 设备：230 V AC/3 A 或 40 V DC/3 A（电阻性负载）

– UL 设备：30 V AC/42 V 峰值/3 A 或 60 V DC/1 A

• 电流：

– 4…20 mA（3 线制带继电器；2 线制无继电器）

– 源极或漏极（取决于接线）

– 大回路阻抗：30 V DC 时 900 Ω、24 V DC 时 600 Ω、12 V DC 时 50 Ω、具有 115/230 V

AC 工作电压时 800 Ω

– 测量值的响应时间 (10…90%)：6 秒（基本设置）采用

不按照说明使用设备会对安装地点附近的人员和环境造成风险。

小型 8025 型流量计、8035 型流量计和与传感器接头相关的流量

SE35 型变送器旨在测量液体的流速并了解液体的总量。

SE35 型流量变送器必须安装在 S030、S070 或 S077 型传感器接头上。

8025 型面板型或壁挂型流量变送器必须连接到：

它是一个发射器。

--8020 带正弦或脉冲输出的流量传感器

--8030 带正弦或脉冲输出的流量传感器

▶ 仅按照完善的操作程序操作设备。

▶ 设备的安全和正确操作需要正确的运输、储存、安装以及仔细的操作和维护。

▶ 仅将设备用于用途。

▶ 请勿出于安全目的使用此设备。

▶ 在遵守合同文件和操作说明中规定的功能、操作和使用条件的情况下使用本设备。请给我。

▶ 保护本设备免受电磁干扰和紫外线的影响。此外，在室外安装时，由于气候条件的影响请保护。
