产品简介

阀功能

两位五通，单稳态

创新 灵活 易安装

• 可设置为内先导或外先导，用

于板式阀阀组

• 大压力 10 bar

• 360° LED 显示，快速排除故障

• 可快捷地更换阀片，维护便利

• 可选手控装置：按钮式,封盖

式, 按钮式/锁定式或锁定式(不

带附件)

• 牢固的壁挂式安装或 H 型导轨

安装

• 随带防掉螺丝和密封件，安装

方便

• 通过电接口插件可方便地更换

连接技术

• 标签支架，用于阀的标签

• 结构特点:

– 活塞滑阀，带密封圈

(VUVG-LK, VUVG-BK)

– 活塞滑阀，带密封阀芯

 (VUVG-L, VUVG-B)

• 多种阀功能

• 可选快插接头

• 管式阀

• 半管式阀用于气路板集成安装

• M5 和 M7 管式阀 可组合在一块

气路板上

• 气路板带多个压力分区

• IP40, IP65

• 电气连接:

– 电接口插件

– 气动接口 CNOMO，符合

ISO 15218

• 坚固、耐用的金属元件

– 阀

– 气路板

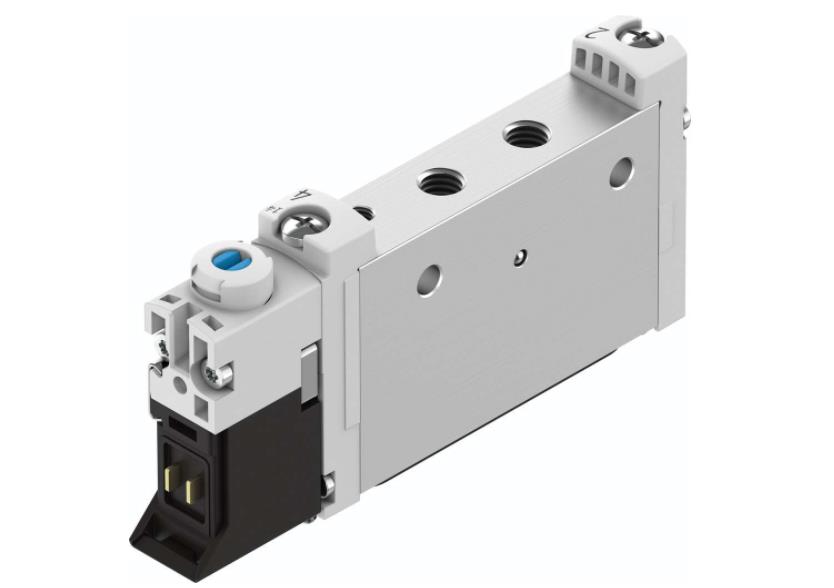

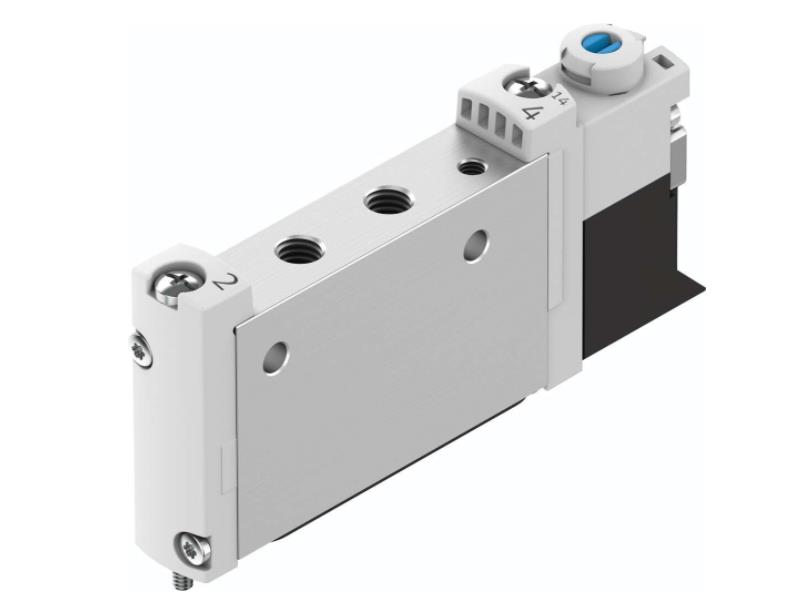

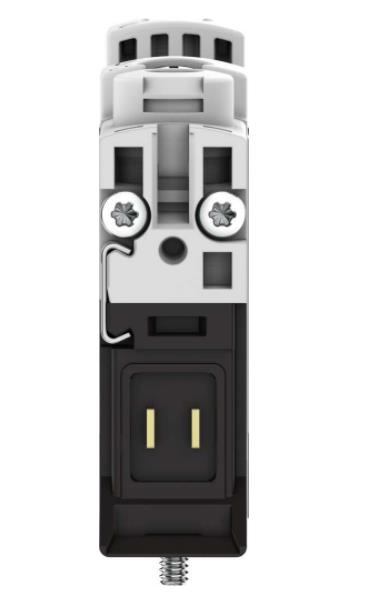

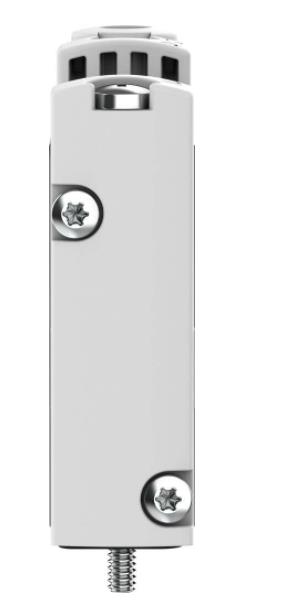

产品图片

结构特点

活塞闸阀

复位类型

弹簧复位

气动弹簧

驱动方式

电控

阀尺寸

10 mm

工作压力

0.25 MPa ... 0.8 MPa

工作压力

2.5 bar ... 8 bar

标准标称流量

220 l/min

工作气口

M5

工作电压

24V DC

RCM 商标

c UL us - (OL)

防护等级

IP40

IP65

带插入式插座

公称通径

3.2 mm

排气功能

带节流选项

密封原理

软密封

安装位置

可选

手控装置

锁定式

按钮式

封盖式

先导类型

先导驱动

先导气源

打开时间

7 ms

持续通电率

0 信号的大正向测试脉冲

700 µs

信号为 1 的大负向测试脉冲

900 µs

线圈的特性参数

24 V DC: 1.0 W

24 V Dc：电流相位 0.3 W，高电流相位 1.0 W

24 V Dc：电流相位 0.3 W，高电流相位 1.0 W

允许的电压波动

+/- 10 %

工作介质

压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明

可用润滑介质工作（之后须一直润滑介质工作）

抗振性

运输应用测试，严重性等级 2，符合 FN 942017-4和 EN 60068-2-6

环境和介质温度的限制

-5 ... 50° C

不带保持电流降功能

耐冲击性

冲击测试，严重性等级 2，符合 FN 942017-5 和 EN 60068-2-27

电气接口

通过电气连接板

安装方式

要么：

在气路板上

带通孔

气接口，气口 1

M5

气接口，气口 2

M5

气接口，气口 3

M5

气接口，气口 4

M5

气接口，气口 5

耐腐蚀等级 CRC

2 - 中等耐腐蚀能力

介质温度

-5 °C ... 60 °C

环境温度

-5 °C ... 60 °C

产品重量

45 g

M5

材料说明

RoHS 合规

密封件材料

HNBR

NBR

外壳材料

精制铝合金
