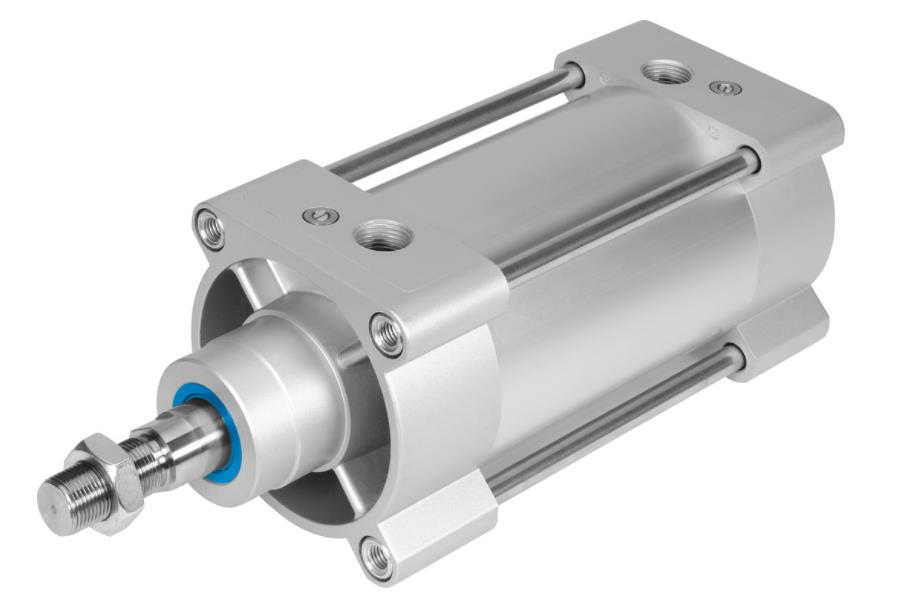

产品图片

德国费斯托标准气缸DSBG系列的操作示范

行程

1 mm ... 2800 mm

活塞直径

63 mm

活塞杆螺纹

M10

M16x1.5

活塞杆的扭转间隙 (+/-)

-0.45 deg ... 0.45 deg

基于标准

ISO 15552

缓冲

两端带弹性缓冲环/垫

自调节气动终端位置缓冲

气动缓冲，两端可调

安装位置

可选

符合标准

ISO 15552

活塞杆端部

外螺纹

内螺纹

结构特点

缸径

活塞杆

连杆

连杆

缸筒

缸筒

位置检测

通过接近开关

符号

00992970

00991217

00991218

00991235

00991237

派生型

适合未润滑的工作

轴承端盖上的波纹管

硬质刮片

活塞杆加长外螺纹

活塞杆，带内螺纹

加长活塞杆

摩擦，适合平衡吊应用

金属刮尘片

抗扭转

恒定慢速运动

摩擦

双端活塞杆

耐高温密封件，高 120 °C

温度范围 0 - 150 °C

温度范围 -40 - 80 °C

一端活塞杆

工作压力

0.01 MPa ... 1.2 MPa

工作压力

0.1 bar ... 12 bar

工作模式

双作用

CE （见合格声明）

符合欧盟防爆指令 (ATEX)

CE 标记（见合格声明）

根据 UK EX 指令

防爆

Zone 1 (ATEX)

Zone 2 (ATEX)

Zone 21 (ATEX)

Zone 22 (ATEX)

Ex h IIC T4 Gb

ATEX 气体类别

II 2G

ATEX 防尘类别

II 2D

气体防爆阻燃类型

Ex h IIC T4 Gb

Ex h IIC T4 Gb

防尘防爆阻燃类型

Ex h IIIC T120°C Db

防爆环境温度

-20°C <= Ta <= +60°C

欧盟境外防爆

EPL Db (GB)

EPL Gb (GB)

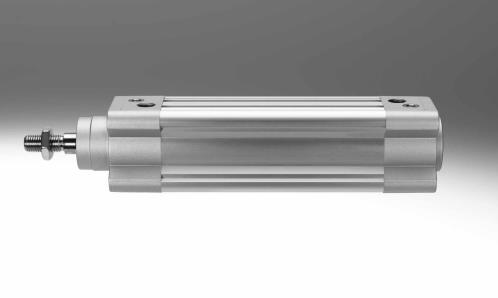

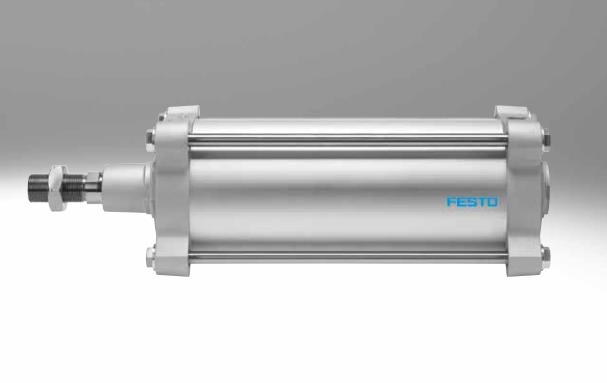

产品图片

工作介质

压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明

可用润滑介质工作（之后须一直润滑介质工作）

耐腐蚀等级 CRC

2 - 中等耐腐蚀能力

3 - high corrosion stress

环境温度

-40 °C ... 150 °C

端位的冲击能量

1.3 J

缓冲长度

22 mm

6 bar 时的理论力值，返回行程

1682 N

安装方式

要么：

通过内螺纹安装

材料说明

含有油漆润湿缺陷物质

RoHS 合规

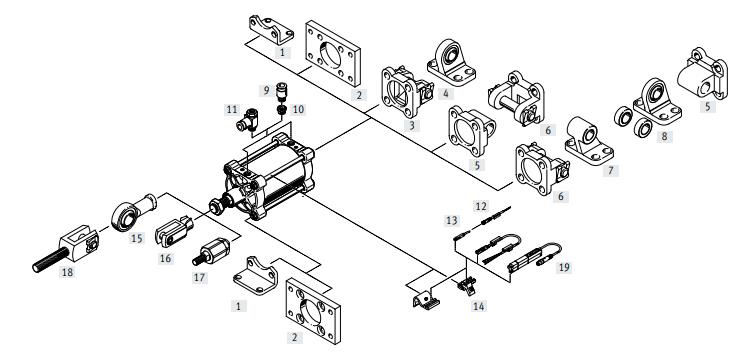

带附件

气动接口

G3/8

盖子材料

涂层压铸铝

活塞密封件材料

FPM

HNBR

TPE-U(PU)

活塞材料

精制铝合金

活塞杆材料

高合金不锈钢，镀硬铬

活塞杆密封刮油器材料

FPM

HNBR

PE

TPE-U(PU)

缓冲器密封件材料

FPM

TPE-U(PU)

Cushioning piston material

高合金钢

高合金不锈钢

精制铝合金

POM

凸缘螺母材料

镀锌钢

拉杆材料

高合金钢

高合金不锈钢

耳轴安装件材料

漆面球墨铸铁

波纹管材料

NBR

聚酰胺

聚甲醛

缸筒材料

光滑阳极氧化精制铝合金

螺母材料

镀锌钢

高合金不锈钢

活塞杆刮拭密封件材料

黄铜

加强型聚四氟乙烯

轴承材料

青铜

金属聚合物
