日本smc 重载型止动气缸RS2H 系列

型号 RS2H50-30DM-D

●质量 大减轻22%(和RS1H系列相比)

●缸筒 大缩短9 mm

  (RS2H63-30行程的场合)

●可平稳地停止托架

●带液压缓冲器的止动气缸

●非锁定规格(-XC102)

缸径 50 缸径 50mm

通口螺纹的种类 - Rc

动作方式 D 双作用

滚轮材质 M 轧辊钢

可选项 D 带锁机构

配管方向 - 法兰侧

气缸行程 30 气缸行程 30mm

杠杆与通口的位置关系 - 通口同一面

磁性开关型号 - 无磁性开关 磁环内置

磁性开关个数 - 2个 或 无

订制规格 - 标准

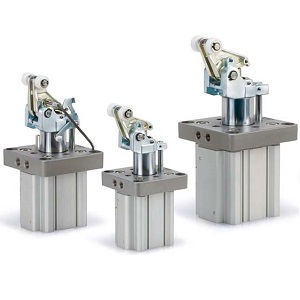

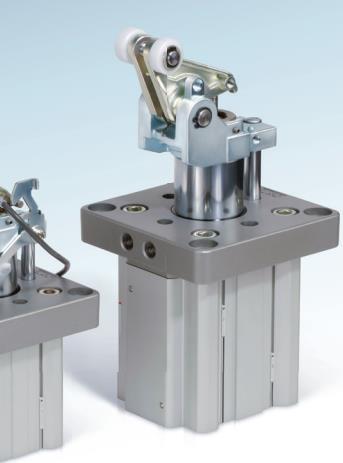

产品图片

日本smc气缸型号 RS2H50-30DM-D安装注意事项：

1.活塞杆的轴线与负载的移动方向应保持一致，进行连接。

如果不一致，活塞杆和缸筒会产生别劲，缸筒内表面，导向套

和活塞杆的表面以及密封件容易磨耗和破损。

2.使用外部导向的场合，杆前端与负载的连接，在行程的

任何位置都不许有别劲存在。

3.缸筒及活塞杆的滑动部位不允许被物体撞伤或划伤。

因缸筒内表面是加工制作的，稍许变形就会造成气缸动作

不良。活塞杆滑动部位的伤痕会导致密封件损伤造成漏气。

4.回转部位(如销轴)要涂上润滑脂，以防止烧结。

5.在未确认元件动作正常之前，不要使用。

安装和修理后，接通气源和电源，进行适当的机能检查和漏气

检查，确认安装正确再使用。

6.操作产品时要注意

操作时，要防止产品角部碰伤手和指等。

7.磁性开关应设定在动作范围的

磁性开关的安装位置，应调整至活塞停止在动作范围(ON的范围)

的中心。(样本上记载的安装位置是指在行程端部的适位置。)

设定在动作范围的端部的场合(ON、OFF的分界线附近)，动作

变不稳定，对有触点磁性开关只会达到早期寿命。

日本smc 重载型止动气缸RS2H 系列

型号 RS2H50-30DM-D

8.单侧固定的场合

单侧固定，单侧自由的安装(基本型、法兰型、直接安装型)状态

下高速动作的场合，由于在行程端发生振动，弯曲力矩在气缸

上起作用，气缸有可能破损。这种场合，应设置支撑件，抑制

气缸本体的振动或降活塞速度，直到在行程端气缸本体已没

有振动的状态下使用。

另外,移动气缸本体的场合，长行程气缸水平安装且单侧固定的

场合,希望使用支撑件。
