概览SMC双作用型3通阀VHS2510系列性能
型号 VHS4510-06B-R
●在排气位置，阀可以用挂锁锁住，防止因清洁或设备维护时意外的开启
●手轮压下再回转，两个动作的结构，故可防止故障
主体尺寸 4 4
螺纹的种类 - Rc
接管口径 06 3/4
旋钮/上盖材质 B 铝
可选项 - -
准标准规格 R 流动方向:右→左
订制规格 - 标准
其他特性

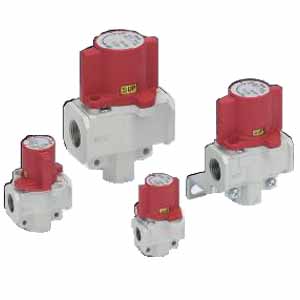

产品图片
使用流体 空气
通口数 3
系列 VHS
配管种类 底板配管型:侧面配管
P,R通口接管口径 3/4
高使用压力 1.0
使用压力 0.1
耐压力 1.5
环境温度及使用流体温度 -5～60℃
操作角度 90°
C值(P→A/B) 底板配管型:侧面配管 18.3
b值(P→A/B) 底板配管型:侧面配管 0.31
Cv值(P→A/B) 底板配管型:侧面配管 5.0
C值(A/B→E) 底板配管型:侧面配管 17.7
b值(A/B→E) 底板配管型:侧面配管 0.37
Cv值(A/B→E) 底板配管型:侧面配管 4.8
符合OSHA标准
带锁孔残压释放3通阀（双作用型）
VHS2510・3510・4510・5510 系列
