产品描述

 CXS 系列 双联气缸 基本型

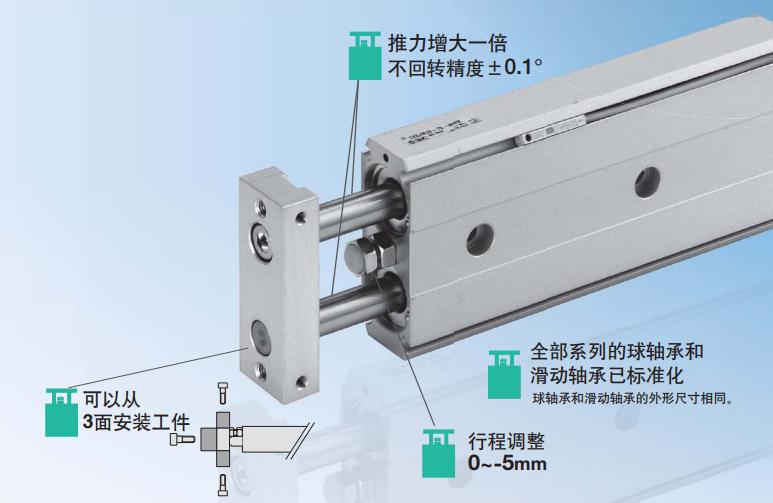

●应用于拾放处理，具有导向机能的薄形气缸

轴承的种类 M 滑动轴承

缸径 25 缸径 25mm

磁性开关型号 - 无磁性开关(内置磁环)

磁性开关个数 - 2个 或 无

通口螺纹的种类 - M螺纹 Rc1/8

气缸行程 40 气缸行程 40mm

订制规格 - 标准

其他特性

Port1 1/8

安装方式 基本型

配管形式 侧配管

缓冲形式 垫缓冲

环境温度 常温

作动速度 标准

形式 气压式

使用压力 0.05

高使用压力 0.7

内置磁环 内置磁环

0.1MPa理论推力IN 75.6

0.2MPa理论推力IN 151

0.3MPa理论推力IN 227

0.4MPa理论推力IN 302

0.5MPa理论推力IN 378

0.6MPa理论推力IN 454

0.7MPa理论推力IN 529

0.1MPa理论推力OUT 98.2

0.2MPa理论推力OUT 196

0.3MPa理论推力OUT 295

0.4MPa理论推力OUT 393

0.5MPa理论推力OUT 491

0.6MPa理论推力OUT 589

0.7MPa理论推力OUT 687

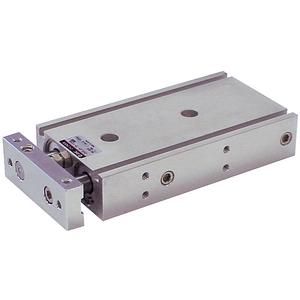

产品图片

注意事项

1.规格确认

本样本上登载的产品，仅为压缩空气系统(含真空)使用而设计的。

若压力和温度出本产品的规格范围，可能导致动作不良和破坏，

请不要使用(参见规格)。

使用除压缩空气(含真空)以外的流体时,请与本公司联系。

出规格范围使用的场合所造成的相关损害,任何场合都不提供

。

2.确认规格的适合范围。

本样本上记载的气缸的规格，含中间行程的标准行程都是适合的。

对长行程，要由本公司确认。另外订制品(-XB□, -XC□)有可能

不适合产品规格。

3.由于机械滑动部位出现别劲现象会引起受力变化，气缸

会有冲击动作的危险。

这种场合，手脚会被夹住或机器会受损伤，故从设计上应考虑

能进行平稳的机械运动的调整，不使人身受伤害。

4.担心被驱动物体或气缸可动部分危及人身安全时，应加

装防护罩，防止人体直接接触那个场所。

5.气缸的固定部位和连接部位必须牢固连接，特别是在动

作频率高振动多的场所更应注意。

6.被驱动物体质量大和速度快的场合，仅靠气缸的缓冲吸

收冲击能量有困难时，应在进入缓冲之前设置减速回路

或者在外部设置液压缓冲器以吸收冲击能。这种场合要

充分检查机械装置的的刚度。

7.在气源、电源及液压源等控制的装置上，当这些动力源

出现故障时，应有不会造成人身和装置损伤的对策。
