供应德国费斯托ELGA-TB-KF系列齿形带式电缸

供应德国费斯托ELGA-TB-KF系列齿形带式电缸

产品简介

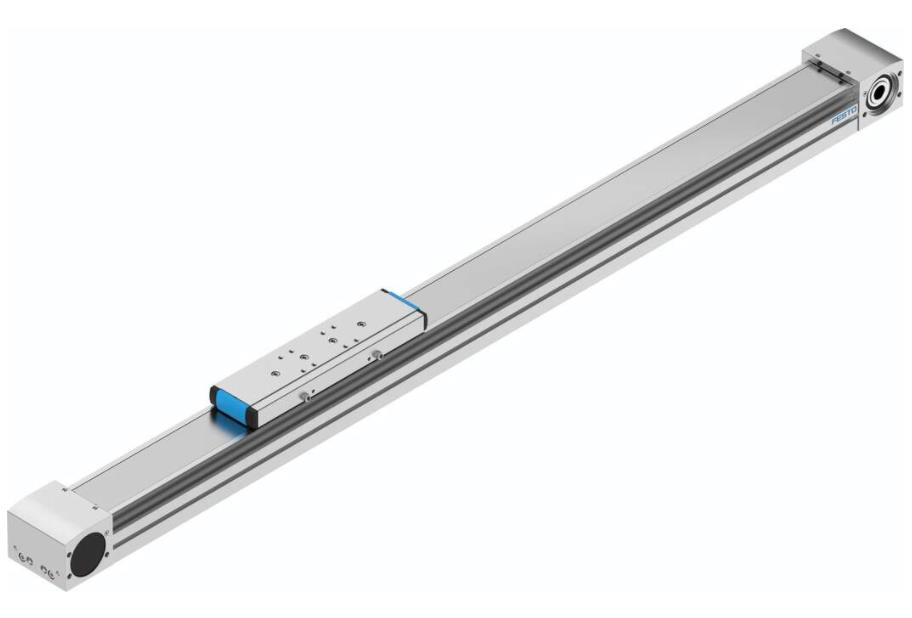

德国festo齿形带式电缸型号：ELGA-TB-KF-80-800-0H

8041861

循环滚珠轴承导轨，适用于高负载和扭矩

高进给力

确且可承受负荷的导轨

驱动小齿轮的有效直径

39.79 mm

工作行程

800 mm

规格

80

行程余量

0 mm

齿形带伸长范围

0.168 %

齿形带齿距

5 mm

测量系统的功能原理

增量

大加速度

50 m/s²

大速度

5 m/s

重复精度

±0.08 mm

持续通电率

安装位置

可选

导轨

循环滚珠轴承导轨

结构特点

直线型电缸

带齿形带

电机类型

步进电机

伺服电机

防护等级

IP40

环境温度

-10 °C ... 60 °C

区域 Iy 的力矩

257180 mm⁴

区域 Iz 的力矩

913660 mm⁴

大驱动扭矩

15.92 Nm

大力 Fy

2500 N

大力 Fz

3050 N

大空转运行传输电阻

50.3 N

大力矩 Mx

36 Nm

大力矩 My

228 Nm

大力矩 Mz

228 Nm

大进给力 Fx

800 N

与负载无关的摩擦扭矩

1 Nm

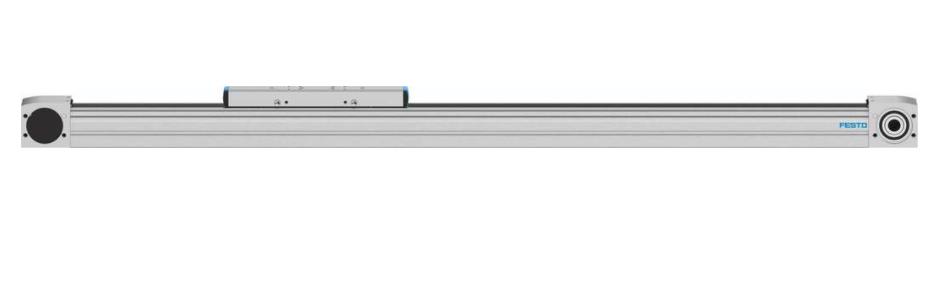

产品图片

转动惯量 It

159250 mm⁴

每米行程的惯性动量 JH

0.93 kgcm²

每公斤工作负载的转动惯量 JL

3.96 kgcm²

惯性动量 JO

9.82 kgcm²

额外增加滑块的转动惯量 JW

7.61 kgcm²

进给常数

125 mm/U

润滑间隔取决于工作距离

1000 km

滑块重量

1900 g

附加滑块的重量

1530 g

每 10 m 行程的附加重量

51 g

0 mm 行程的基本重量

4700 g

型材材料

精制铝合金

阳极氧化处理

材料说明

含有油漆润湿缺陷物质

RoHS 合规

封条材料

不锈钢条

驱动盖材料

精制铝合金

阳极氧化处理

导向滑块材料

滑块材料

精制铝合金

阳极氧化

齿形带夹紧件材料

压铸不锈钢

齿形带材料

聚氯丁烯，带玻璃纤维和尼龙涂层

不锈钢

导轨材料

不锈钢

滑轮材料

高合金不锈钢
