产品简介

WT24-2B440 订货号: 1016934

光电传感器 W24-2

大开关距离: 100 mm ... 1,200 mm

传感器原理: 漫反射光电传感器

检测原理: 背景抑制功能

开关量输出: NPN, PNP

开关类型: 明/暗切换

连接类型: 插头，M12，4 针

光源: LED

设置: 电位计

产品特点

传感器原理/ 检测原理 漫反射光电传感器, 背景抑制功能

尺寸(宽 x 高 x 深) 27 mm x 87.5 mm x 65 mm

外壳形状（光束出口） 方形

大开关距离 100 mm ... 1,200 mm 1)

感应距离 100 mm ... 1,200 mm 1)

光源种类 可见红光

光源 LED 2)

光点尺寸（距离） Ø 40 mm (1,200 mm)

设置 电位计

1) 具有 90% 反射率的扫描对象（指 DIN 5033 规定的标准白）.

2) 平均使用寿命：100,000 小时，TU = +25 °C.

机械/电子参数

供电电压 10 V DC ... 30 V DC 1)

残余纹波 < 5 Vss 2)

电流消耗 50 mA 3)

开关类型 明/暗切换

开关类型可选 可通过 PNP/NPN 转换器选择, 可通过明通/暗通开关选择

输出电流 Imax. ≤ 100 mA

响应时间 ≤ 500 µs 4)

开关频率 1,000 Hz 5)

连接类型 插头，M12，4 针

防护等级 II 9)

重量 330 g

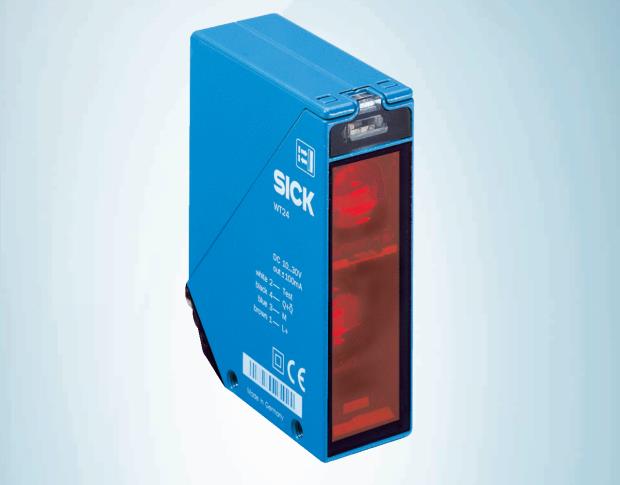

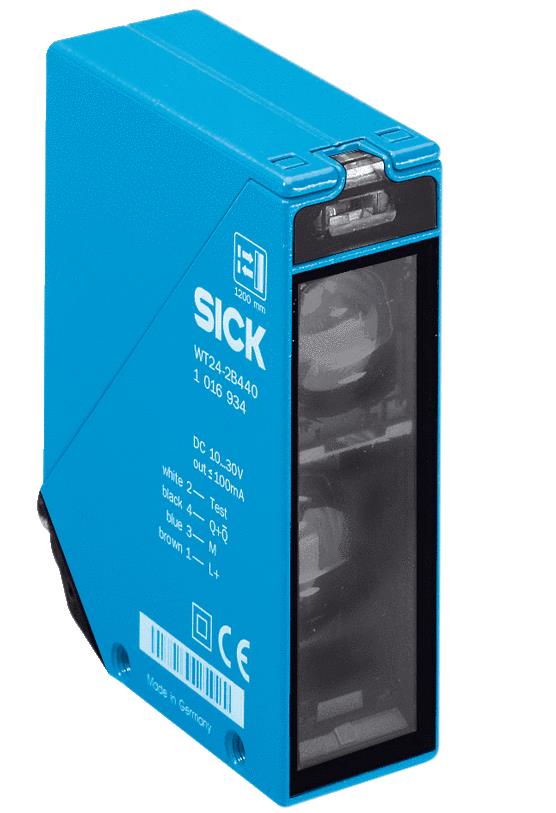

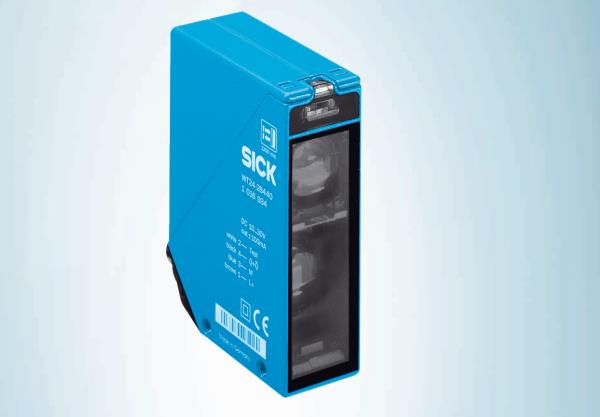

产品图片

外壳材料 金属, 压铸锌

材料、光学元件 塑料, PMMA

外壳防护等级 IP69K

测试输入端发射器关闭 TE 根据 0 V

运行环境温度 –40 °C ... +60 °C

仓库环境温度 –40 °C ... +75 °C

1) 短路保护的电网环境下的临界值：大8 A.

2) 不得过或于 UV公差.

3) 无负荷.

4) 信号传输时间（电阻负载时）.

5) 亮暗对比度为 1:1 时.

6) A = UV 接口（已采取反极性保护措施）.

7) C = 抑制干扰脉冲.

8) D = 抗过载电流和短路保护输出端.

9) 额定电压 ：50 V DC.

产品描述

W24-2 产品系列采用金属外壳，坚固异常、使用寿命长，即使在严酷的环境下也能正常工作。所谓的光学坚固性通过环境光

抗扰度和高功能裕量来。外壳防护等级达到 IP 69K，即使在潮湿的工业环境下也能确保机械坚固性。这些传感器可以安

装标准或高性能的风窗加热器，例如汽车后窗加热器，也可以结合保护外壳在户外使用。诊断功能多样，确保系统可用性，并

提前预测可能的停机。传感器具有不同功能的小配置，减少外壳的多样性，终精简库存。另外 DC 型和 DC/AC 型都有提供

这些外观设计。

• 得益于金属外壳和外壳防护等级 IP 69K，它们具有非常高的耐磨性和长使用寿命

• 极高的光学坚固性，抗环境光线和设备正面安装

• 得益于较高的功能裕量，反射式光电传感器和对射式光电传感器可用性高

• 通过标准或高性能前窗加热器避免或减少前窗温度变化引起的冷凝水

• DC 和 DC/AC 型外观相同，确保安装的兼容性
