日本SMC气缸CJ2-Z系列，型号 CJ2B10-100Z

内置磁环 - 无内置磁环

安装形式 B 基本型

缸径 10 缸径 10mm

气缸行程 100 气缸行程 100mm

双行程标记 - 行程标记

气缸行程2 - 无气缸行程2

气缸追记号 - 橡胶缓冲

无杆侧缸盖的通口位置 - 径向90°

摆动底座 - 无

杆端安装件 - 无

磁性开关型号 - 无内置磁环

磁性开关个数 - 2个 或 无

磁性开关安装方式 - 无

订制规格 - 标准

其他特性

给油 不给油式

使用活塞速度 50～750

杆侧缸盖材质 铝合金

无杆侧缸盖材质 铝合金

缸筒材质 不锈钢

活塞杆材质 不锈钢

活塞材质 铝合金

通口螺纹的种类 M

杆端形状 杆端外螺纹

杆端螺纹的种类 M

杆端螺纹尺寸 M4X0.7

使用压力 0.06

高使用压力 0.7

耐压力 1

配管口径 M5X0.8

形式 气压式

动作方式 单杆双作用

缓冲形式 垫缓冲

环境温度 -10℃～70℃

缓冲垫材质 聚氨酯

杆端螺母材质 轧辊钢

活塞杆直径 4

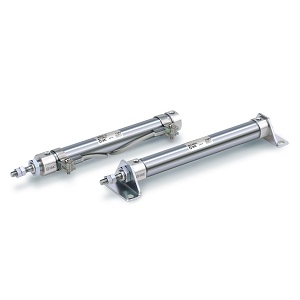

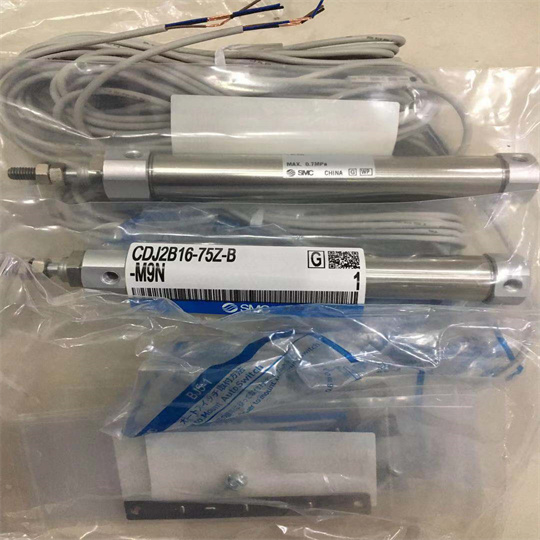

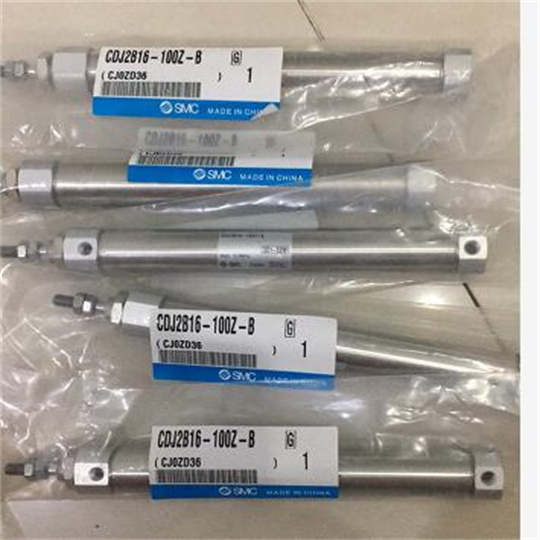

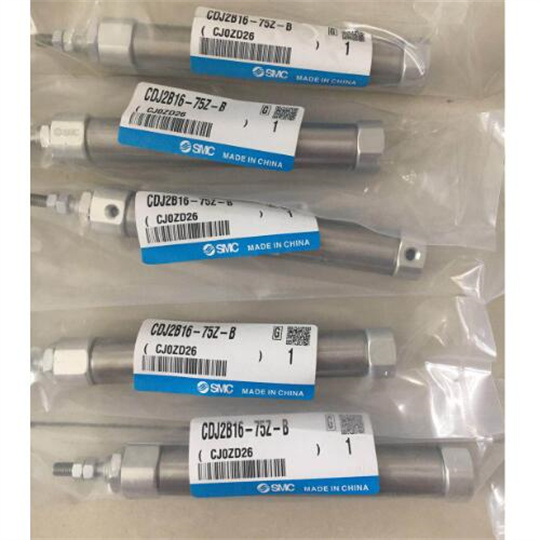

产品图片

安装注意：

1.安装时，在固定杆侧缸盖用的安装用螺母上应施加适当的紧固力矩，或者在杆侧缸盖上施加适当的紧固力矩。

若固定无杆侧缸盖，或旋转无杆侧缸盖本体，缸盖有可能回转，产生错动。

2.安装螺纹部位的适合的紧固力矩如下。

ø10:5.9~6.4N ·m、ø16:10.8~11.8N ·m

3.要取下肘接头用销轴、耳环用销轴上的弹性挡圈时，应使用合适的手钳进行(C形弹性挡圈安装工具)。

特别是ø10气缸，应使用细手钳。

4.磁性开关安装在导轨上的场合，请勿拆除导轨。因为安装用螺纹贯穿到缸内，卸下轨道会造成漏气。
