日本smc五通式电磁阀SY5101-51使用说明

日本smc五通式电磁阀SY5101-51使用说明

产品简介

SY3000·5000·7000 系列 5通电磁阀 插入式 底板配管型 阀形式

型号 SY5101-51

侧向配管·底部配管

●流量增大，阀体尺寸减小

  节能，省空间

●消耗功率: 0.1W(带节电回路)、0.35W(标准)

●寿命: 2亿次(间隙密封), 7000万次(弹性密封)

●对应插入式底板

●插入式金属底板(IP40)/插入式插头连接底板(IP67)

●集装式型号: SS5Y3, SS5Y5，SS5Y7

系列 5 SY5000

机能 1 2位单电控

密封方式 1 间隙密封

先导规格 - 内部先导式

背压防止阀 - 无

先导阀可选项 - 标准0.7MPa

线圈规格 - 标准

额定电压 5 DC24V

指示灯·过电压保护回路以及COM规格 - 无指示灯·无过电压保护回路(无极性)

手动操作 - 非锁定推压式

安装可选项 - 内十字盘头小螺钉

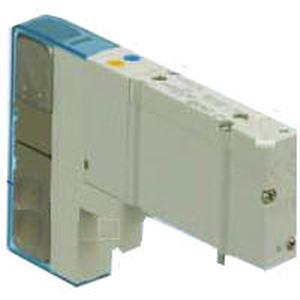

产品图片

其他特性

阀体形式 插入式

配管种类 底板配管型:侧面配管

导线引出方式 集中配线

A·B接管口径 无底板

P,R通口接管口径 无底板

保护构造 IP67

高使用压力 0.7

使用压力 0.1

大动作频率 20

响应时间 24

消耗功率 0.35

环境温度及使用流体温度 -10～50℃

C值(P→A/B) 底板配管型:侧面配管 2.7

b值(P→A/B) 底板配管型:侧面配管 0.24

C值(A/B→E) 底板配管型:侧面配管 3.1

b值(A/B→E) 底板配管型:侧面配管 0.17
