产品简介

德国festo摆动气缸DRRD-10-180-FH-PA 2350968

GTIN: 4052568253660

双活塞驱动器，通过齿轮齿条原理实现动力传输

末端位置处的精度极高

很高的仓储容量

规格

10

缓冲角度

37 deg

设置两侧摆角的范围

+10/-100 度

摆角

180 deg

缓冲

两端带弹性缓冲环/垫

安装位置

可选

结构特点

齿轮齿条

位置检测

通过接近开关

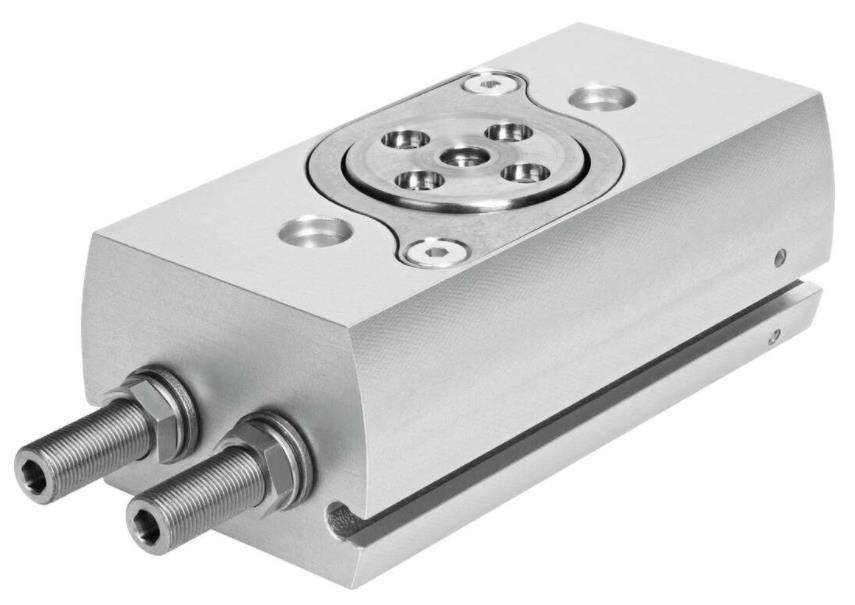

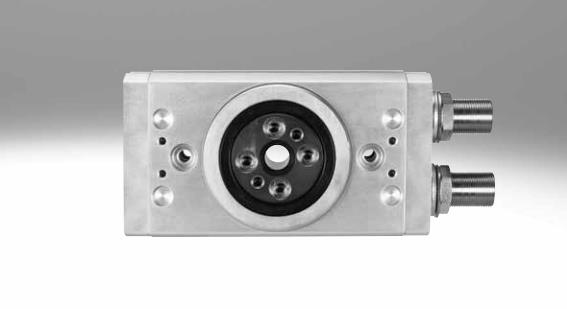

产品图片

符号

00991265

工作压力

0.3 MPa ... 0.8 MPa

工作压力

3 bar ... 8 bar

工作模式

双作用

工作介质

压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明

可用润滑介质工作（之后须一直润滑介质工作）

环境温度

-10 °C ... 60 °C

6bar 时理论扭矩

0.4 Nm

允许的转动惯量

0.002 kgm²

产品重量

245 g

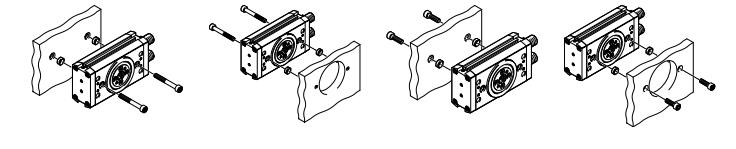

安装方式

要么：

带通孔

通过内螺纹安装

气动接口

M3

材料说明

含有油漆润湿缺陷物质

RoHS 合规

驱动轴材料

高合金不锈钢

密封件材料

NBR

TPE-U(PU)

外壳材料

精制铝合金

光滑阳极氧化处理
