产品简介

型号 MXF20-75-M9B

描述 MXF 系列 薄形气动滑台

●导杆和气缸并行设计的薄形滑台

缸径 20 缸径 20mm

气缸行程 75 气缸行程 75mm

磁性开关型号 M9B 无触点磁性开关, 直接出线式, 带指示灯, 2线式, 横引出, 导线长0.5m, 适用电压：DC24V(DC10~28V)

磁性开关个数 - 2个 或 无

订制规格 - 标准

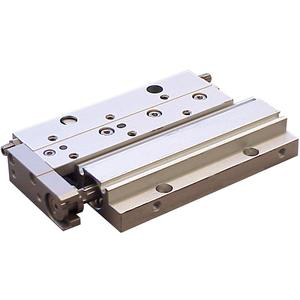

产品图片

其他特性

形式 气压式

内置磁环 无 / 内置磁环

安装方式 基本型

通口螺纹的种类 M

配管口径 M5X0.8

使用流体 空气

作动方式 双作用

使用压力 0.15

高使用压力 0.7

耐压力 1.05

环境温度 -10℃～60℃

使用活塞速度 50～500

给油 不给油式

缓冲形式 垫缓冲

行程长度允许差 0～+1

0.2MPa理论推力OUT 63

0.3MPa理论推力OUT 94

0.4MPa理论推力OUT 126

0.5MPa理论推力OUT 157

0.6MPa理论推力OUT 188

0.7MPa理论推力OUT 220

0.2MPa理论推力IN 47

0.3MPa理论推力IN 71

0.4MPa理论推力IN 94

0.5MPa理论推力IN 118

0.6MPa理论推力IN 142

0.7MPa理论推力IN 165
