日本smc无杆气缸CY1S-Z系列的使用说明

日本smc无杆气缸CY1S-Z系列的使用说明

产品简介

日本smc CY1S-Z 系列 磁偶式无杆气缸 滑尺型/滑动轴承

配管形式 G 集中配管型

缸径 10 缸径 10mm

通口螺纹的种类 - M螺纹,Rc

气缸行程 50 气缸行程 50mm

调整形式 - 带调程螺钉

磁性开关型号 - 无磁性开关

磁性开关个数 - 2个 或 无

订制规格 - 标准

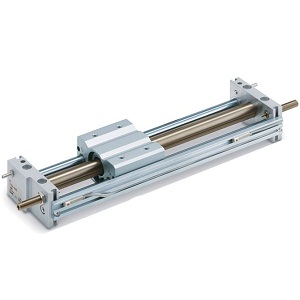

产品图片

其他特性

配管连接口径 M5X0.8

导轨形式 滑动轴承导轨型

动作方式 双作用

使用流体 空气

缓冲形式 垫缓冲 / 两侧液压缓冲

使用压力 0.18

高使用压力 0.7

耐压力 1.05

环境温度 -10～60℃

给油 不给油式

行程长度允许差 0～+1.0

使用活塞速度 50～400

保持力 53.9

缸筒材质 不锈钢

端盖材质 铝合金

活塞材质 铝合金

日本smc无杆气缸CY1S-Z系列的使用说明
