产品简介

日本smc CQ2WZ系列 型号 CDQ2WA40-50DCZ

薄型气缸：标准型/双杆双作用

●质量：减少5%到13%(和以前的CQ2系列相比)

●安装螺丝同捆，设定了杆端安装件的型号(省去了分别订购气缸和支件的时间)

●带磁性开关 (CDQ2系列: CDQ2, CDQ2W, CDQ2K, CDQ2KW,CDQP2, CDQ2□S, CDBQ2)

内置磁环 D 内置磁环

安装方式 A 两端螺孔式

形式 - 气压式

缸径 40 缸径 40mm

通口螺纹的种类 - Rc/M螺纹

气缸行程 50 气缸行程 50mm

缸体可选项 C 带缓冲垫

磁性开关安装槽 Z Φ12-Φ25 2面/Φ32-Φ100 4面

磁性开关型号 - 无磁性开关

磁性开关个数 - 2个 或 无

订制规格 - 标准

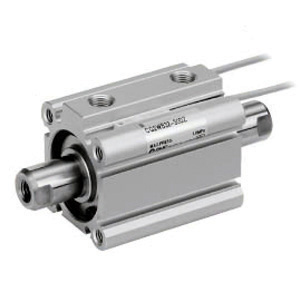

产品图片

配管口径 1/8

动作方式 双杆双作用

缓冲形式 无缓冲 / 垫缓冲

杆端螺纹的种类 M

杆端螺纹尺寸 M8X1.25

杆端形状 杆端内螺纹

使用压力 0.05

高使用压力 1.0

耐压力 1.5

环境温度 -10℃～60℃

给油 不给油式

使用活塞速度 50～500

活塞杆材质 碳钢

活塞材质 铝合金

杆侧缸盖材质 铝合金

缸筒材质 铝合金
