产品简介

德国festo夹管阀

型号：VZQA-C-M22C-15-GG-V2V4E-6

3412426

模块化结构

快速、方便地更换膜片

用于重要的研磨和粘性介质

结构特点

夹管阀，气驱动

驱动方式

气动

密封原理

软密封

安装位置

可选

安装方式

管式安装

过程阀连接

G1/2

公称通径 DN

15

阀功能

两位两通，常闭，单稳态

流向

可逆

介质压力

0 MPa ... 0.6 MPa

介质压力

0 bar ... 6 bar

介质压力

0 psi ... 87 psi

工作压力

0.35 MPa ... 0.6 MPa

工作压力

3.5 bar ... 6 bar

工作压力

50.75 psi ... 87 psi

标称压力 PN

10

破裂压力

1.6 MPa

爆破压力

16 bar

破裂压力

232 psi

复位类型

弹簧复位

先导类型

外部控制

辅助先导气口 12

M5

先导介质

压缩空气，符合 ISO 8573-1:2010 [7:4:1]

符号

00992981

中等

压缩空气，符合 ISO 8573-1：2010 [-:-:1]

水

大粘度

4000 mm²/s

介质温度

-5 °C ... 100 °C

环境温度

-5 °C ... 60 °C

储存温度

6 °C ... 8 °C

流量 Kv

5 m³/h

打开时间

150 ms

关闭时间

250 ms

材料说明

RoHS 合规

油漆湿润缺陷物质（PWIS）符合性

VDMA24364 区域 III

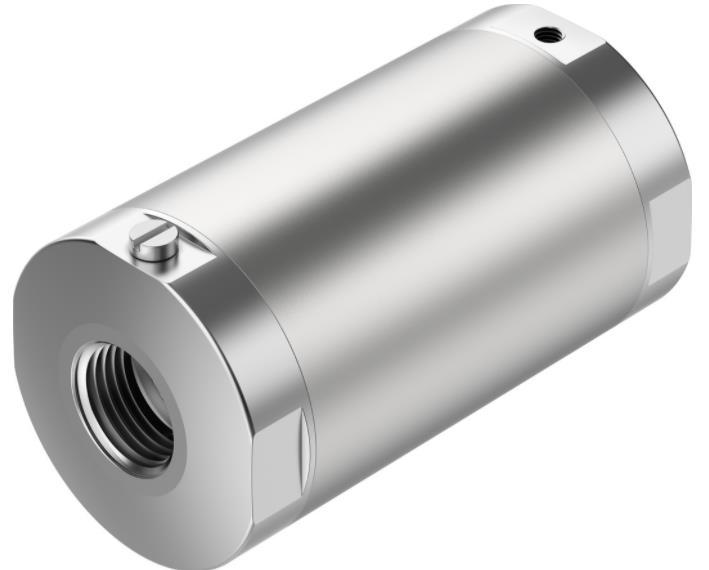

产品图片

外壳材料

高合金不锈钢

外壳物料编号

1.4301

外壳盖子材料

高合金不锈钢

外壳盖子的物料编号

1.4404 / AISI 316L

密封件材料

FPM

关断元件材料

EPDM

产品重量

537 g

适合食品行业使用

见补充材料说明

碗罩材料

PA6

工作介质:

• 颗粒

• 粉末

• 粉尘

• 含固体的液体

• 纤维产品

• 高粘度介质

• 粗糙介质

• 腐蚀性介质

• 糊状介质
