产品简介：

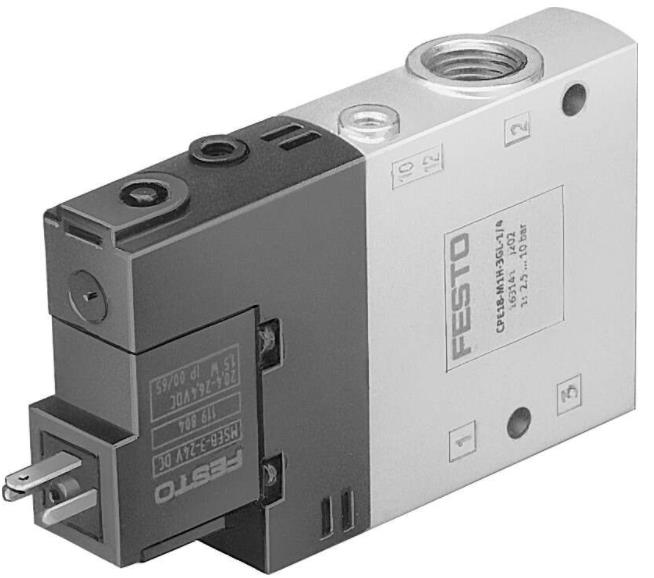

德国festo电磁阀CPE18-M1H-3GL-1/4 163141

GTIN: 4052568012854

阀功能

两位三通，常闭，单稳态

驱动方式

电控

宽度

18 mm

标准标称流量

1300 l/min

工作气口

G1/4

工作电压

24V DC

工作压力

0.25 MPa ... 1 MPa

工作压力

2.5 bar ... 10 bar

结构特点

活塞闸阀

复位类型

气动弹簧

c UL us - (OL)

海事分类

参见证书

防护等级

IP65

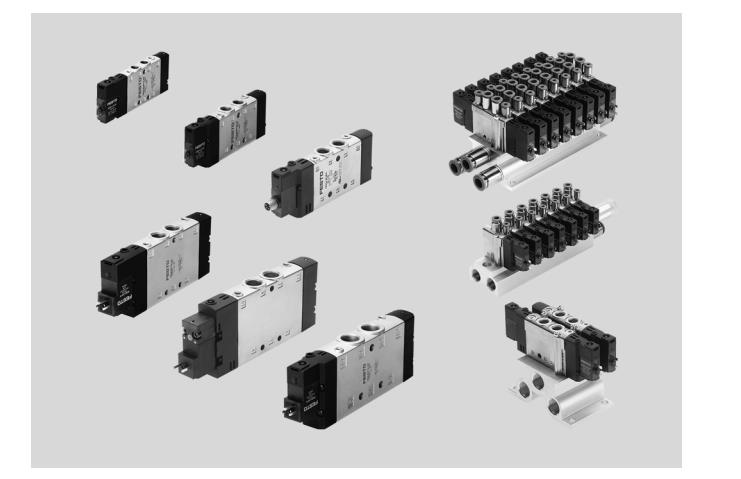

产品图片

带插入式插座

符合 IEC 60529 标准

公称通径

8 mm

密封原理

软密封

安装位置

可选

手控装置

通过附件锁定

按钮式

先导类型

先导驱动

先导气源

内先导

流向

不可逆

符号

00991655

阀位代码

标签夹

搭接

正重叠

关闭时间

18 ms

打开时间

28 ms

持续通电率

0 信号的大正向测试脉冲

3300 µs

信号为 1 的大负向测试脉冲

3100 µs

线圈的特性参数

24 V DC：1.5 W

允许的电压波动

-15%/+10%

工作介质

压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明

可用润滑介质工作（之后须一直润滑介质工作）

抗振性

运输应用测试，严重性等级 2，符合 FN 942017-4和 EN 60068-2-6

耐冲击性

冲击测试，严重性等级 2，符合 FN 942017-5 和 EN 60068-2-27

耐腐蚀等级 CRC

2 - 中等耐腐蚀能力

介质温度

-5 °C ... 50 °C

环境温度

-5 °C ... 50 °C

产品重量

150 g

电气接口

类型 C

安装方式

带通孔

先导排气口 82

M5

先导气口 12

M5

气接口，气口 1

G1/4

气接口，气口 2

G1/4

气接口，气口 3

G1/4

材料说明

RoHS 合规

密封件材料

NBR

外壳材料

压铸铝
