产品简介

德国rexroth先导式单向阀SL 10...32

型号：

SL 10 PB1-4X/ SO313

Material No.R900058130

规格 10 … 32

组件系列 4X

大工作压力 315 bar

大流量 550 l/min

特征

用于底板安装

油口安装面符合 ISO 5781-06-07-0-00 (NG10)、ISO 5781-08-10-0-00 (NG20)、ISO 5781-10-13-0-00 (NG32)

用于螺纹连接

用于一个执行机构油口的无泄漏阻塞

方向滑阀或方向座阀的可用附件，可选

外部先导油回油

可用于衰减释放的带预开口的型号，可选

具有多种开启压力，可选

单向阀安装套件可单独使用

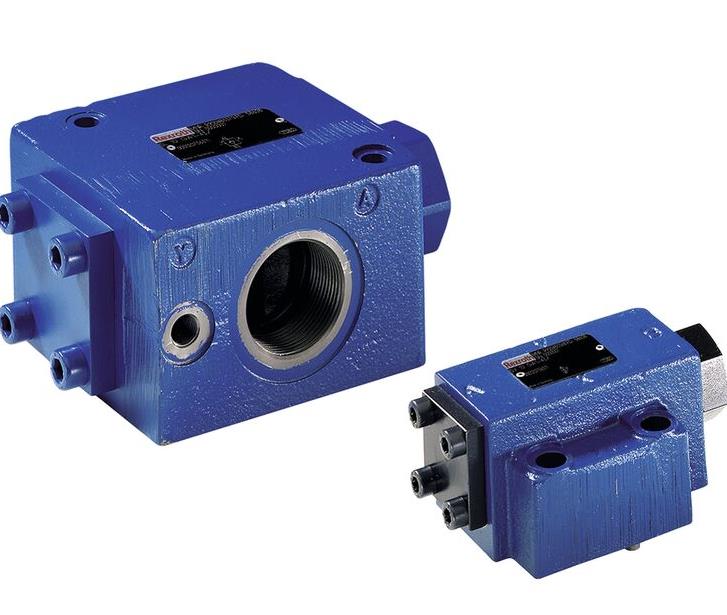

产品图片

防腐蚀设计

条件：pA > pB + 开启压力（压缩弹簧）。

油口 X 处的高先导压力足以使控制阀芯 (4) 沿球座阀 (5)（型号“A”）方向移动，并推动提升座阀 (2) 离开其阀座。这便实现了两个方向上的自由流动（主动保持打开）。

为确保座阀主动打开，控制阀芯 (4) 两侧上的压力比与控制阀芯 (4) 或提升座阀 (2) 上的面积比同样重要。

因此，为 SL 型（小环形区域）提供了带预开口“A”和不带预开口“B”的型号。 A4 (9)。

型号 “A”（带预开口）

该阀配有一个附加的预开口。通过对油口 X 加压，控制阀芯 (4) 将向右移动。这样一来，滚珠 (5) 和提升座阀 (2) 将先后被推出阀座。

注意事项：

型号“A”：

由于使用的是具有扩大的开口控制面积比的两级设置，使用较的先导压力也可以安全卸载。

避免由于执行机构侧压力容积的衰减降压而导致的换向冲击。

型号“B”：

阀门不带预开口时，可能会突然卸载所含的压力容积。产生的换向冲击不但会导致安装组件的过早磨损，还会形成噪音。
