产品简介

初级开关电源， QUINT POWER，

螺钉连接， DIN导轨安装，

SFB Technology (Selective Fuse Breaking)，

 输入: 1相， 输出: 24 V DC / 10 A

环境条件

保护等级 IP20

环境温度（运行） -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)

环境温度（调试类型测试） -40 °C

环境温度（存放/运输） -40 °C ... 85 °C

允许的大相对湿度（操作） ≤ 95 % (25°C时，无冷凝)

气候等级 3K3（符合EN 60721标准）

污染等级 2

安装高度 5000 m

尺寸

宽度 60 mm

高度 130 mm

深度 125 mm

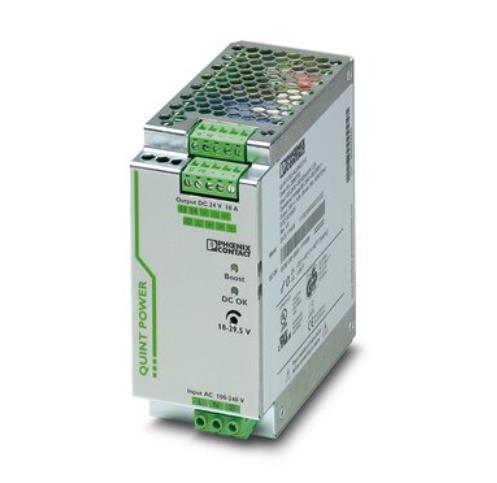

产品图片

备用端子宽度 122 mm

备用端子高度 130 mm

备用装配视图 63 mm

左侧/右侧安装距离 5 mm / 5 mm

顶部/底部安装距离 50 mm / 50 mm

输入数据

额定输入电压范围 100 V AC ... 240 V AC

110 V DC ... 250 V DC

输入电压范围 85 V AC ... 264 V AC

90 V DC ... 350 V DC (UL 508: ≤ 300 V DC)

介电强度 大 300 V AC

AC频率范围 45 Hz ... 65 Hz

DC频率范围 0 Hz

PE放电电流 < 3.5 mA

电耗量 2.2 A (120 V AC)

1.3 A (230 V AC)

2.5 A (110 V DC)

1.2 A (220 V DC)

额定功耗 302 VA

冲击电涌电流 < 15 A

电网缓冲时间 > 36 ms (120 V AC)

> 36 ms (230 V AC)

输入熔断器 10 A (慢熔断，内部)

TJ使用的输入保护断路器 10 A ... 20 A (AC: 特性B、C、D、K)

功率因数（cos phi） 0.85

保护名称 瞬态电涌保护

保护电路/组件 压敏电阻，气体放电管
