产品简介

德国festo圆形气缸

DSNU-32- -193992

行程

1 mm ... 500 mm

活塞直径

32 mm

缓冲

两端带弹性缓冲环/垫

自调节气动终端位置缓冲

气动缓冲，两端可调

安装位置

可选

结构特点

缸径

活塞杆

缸筒

位置检测

通过接近开关

派生型

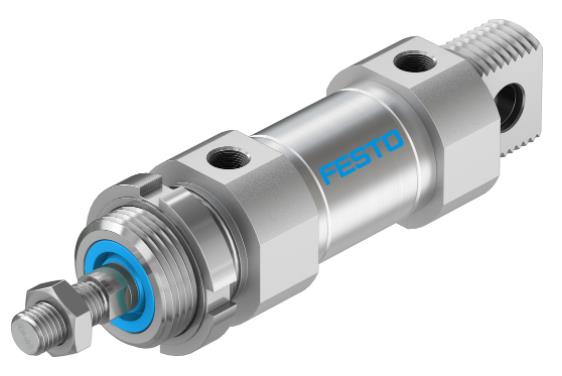

产品图片

活塞杆加长外螺纹

活塞杆，带内螺纹

活塞杆上的定制螺纹

活塞杆，一端带短外螺纹

加长活塞杆

活塞杆上的夹紧单元

轴向进气口

直接安装

侧向进气口

金属刮尘片

抗扭转

高耐腐蚀等级

防尘

恒定慢速运动

摩擦

双端活塞杆

耐高温密封件，高 120 °C

一端活塞杆

扭矩/导向保护

方形活塞杆

工作压力

0.1 MPa ... 1 MPa

工作压力

1 bar ... 10 bar

工作模式

双作用

CE （见合格声明）

符合欧盟防爆指令 (ATEX)

防爆

Zone 1 (ATEX)

Zone 2 (ATEX)

Zone 21 (ATEX)

Zone 22 (ATEX)

ATEX 气体类别

II 2G

ATEX 防尘类别

II 2D

气体防爆阻燃类型

Ex h IIC T4 Gb

防尘防爆阻燃类型

Ex h IIIC T120°C Db

防爆环境温度

-20°C <= Ta <= +60°C

工作介质

压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明

可用润滑介质工作（之后须一直润滑介质工作）

耐腐蚀等级 CRC

2 - 中等耐腐蚀能力

3 - high corrosion stress

环境温度

-20 °C ... 120 °C

缓冲长度

14 mm

6 bar 时的理论力值，返回行程

415 N

6 bar 时的理论力值，前进行程

483 N

0 mm 行程的移动质量

121 g

每 10 mm 行程的额外移动质量

9 g

0 mm 行程的基本重量

370.5 g

每 10 m 行程的附加重量

15.5 g

安装方式

带附件

气动接口

G1/8

材料说明

RoHS 合规

盖子材料

精制铝合金

密封件材料

NBR

TPE-U(PU)

活塞杆材料

高合金不锈钢

缸筒材料

高合金不锈钢
