产品简介：

德国力士乐rexroth带电磁启动的直动式方向滑阀WE 10...E

型号：4WE 10 E5X/EG110N9K4/M SO924

Material No.

R901420249

规格 10

组件系列 5X

大工作压力 350 bar

大流量 160 l/min

可选择与 PWM 连接器（快速切换放大器，节能）搭配使用

辅助操纵装置，可选

当电压 > 50 VAC 或 > 75 VDC 时，CE 符合性符合电压指令 2014/35/EU

电磁线圈是经过认可的组件，带有 UR 标记，可选

通过 CSA C22.2 no. 139-13 ，可选

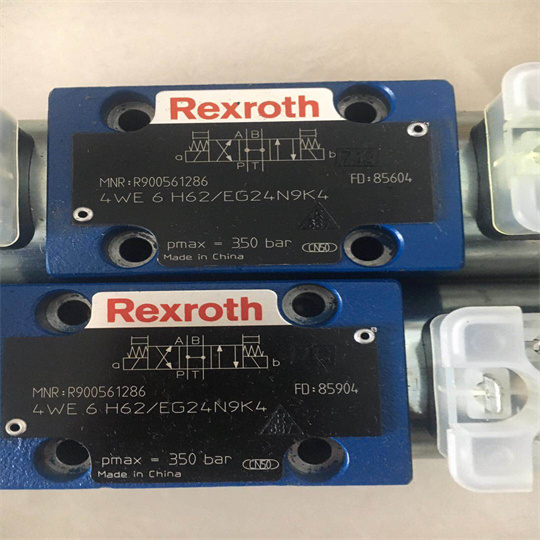

产品图片：

产品说明 类型代码

仅直流电压 "G…"

手动应急操作仅可在油箱压力不过 50 bar [725 psi] 的情况下使用。请勿损坏用于手动应急操作的孔。（特殊的操作工具，需单独订购，物料号为 R900024943）。当手动应急操作受阻时，必须禁用反向线圈。

无法将手动应急操作分配为安全功能。

对于高于 50 bar 的油箱压力，无法阀保持在可锁定手动应急操作（"N5"）切换的位置。

操作前必须移除保护帽。

不适用于温型号 "MT"。

如果在通道 T 中使用节流插件，则工作口中的压力在连接至油箱腔体的情况下 210 bar。

如果通电

– 线圈 "a"，则通道 P 将与通道 A 连接

– 线圈 "b"，则通道 P 将与通道 B 连接
