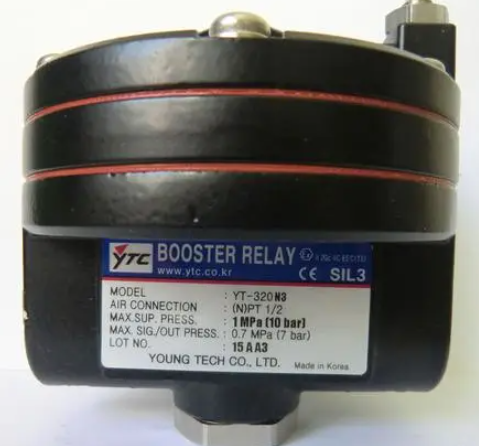

YT-300N1气动放大器YTC结构特点

YT-300N1气动放大器YTC结构特点

特点

●根据信号压力1:1放大流量，速度快，精度高。

●通过调节旁路可提高系统的稳定性。

●对输入信号的微小变化，响应非常灵敏。

1.工作环境温度: -25 ~ +55°C

2、相对湿度: 5~95%

3.气源压力: 0.14MPa(标准)、 0.25MPa. 0.4MPa; 大0.7MPa

4.信号范围: 20-100KPa. 40-200KPa. 80-240KPa; 大500KPa

增速器与薄膜执行机构配套时，可用于20-100KPa.40-200KPa、 80-240KPa信号范围，当与活塞式执行机构配套时，可

用大信号为0.5KPa。

5、信号与输出传送比: 1: 1

6.空气流量:≥10NM3/h(在气源0.14MPa， 输入信号为100KPa状态下的流量)

7.耗气量:≤90NL/h

8、气源接口: NPT1/4”

YT-320N1、YT-320N2、YT-320N3、YT-320P1、YT-320P2、YT-320P3、

不锈钢材质常用型号:

YT-305N1、YT-305N2、YT-305N3、YT-305P1、YT-305P2、YT-305P3、

YT-315N1、YT-315N2、YT-315N3
