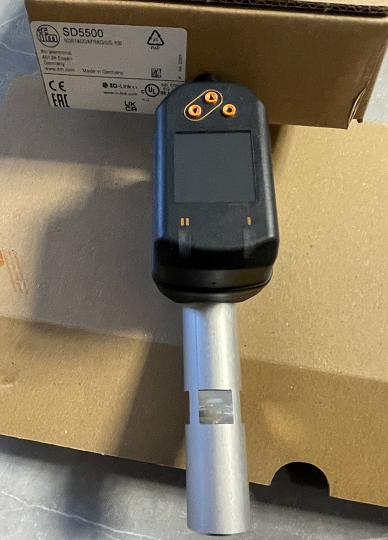

实物：德国IFM压缩空气流量计SD5500

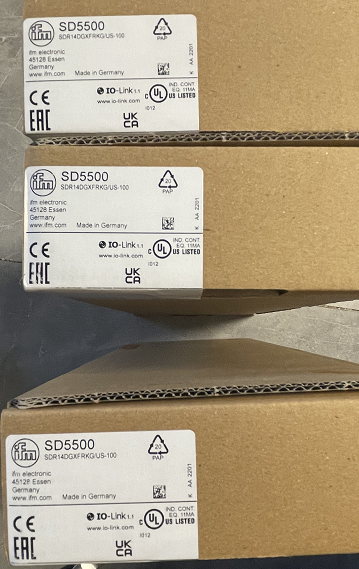

实物：德国IFM压缩空气流量计SD5500

测量流量、消耗量、压力和介质温度

高灵敏度、高重复性和高测量动态性

应用于对工业用压缩空气进行检测

红/绿显示，应用于明确标识可接受的范围

显示萤幕可进行旋转，方便进行的排列

产品特征

输入和输出总数 数字输出数量: 2; 类比输出数量: 1

制程连接 螺纹连接G 1/4 DN8

监控压力

测量范围[bar] -1...16

应用

应用 应用于工业应用

介质 压缩空气

介质温度[°C] -10...60

爆破压力小值[bar] 64

软体/编程

参数设定 迟滞/视窗; 常开/常闭; 电流输出/脉冲输出; 显示萤幕可旋转及关闭; 显示单位; 累加器

介面

通信接口 IO-Link

传递类型 COM2 (38,4 kBaud)

IO-Link revision 1.1

SDCI标准 IEC 61131-9 CDV

外形 Digital Measuring Sensor (0x800A), Identification and Diagnosis (0x4000)

SIO模式 是

必需的mater port type A

类比制程数据 8

二位输出制程数据 2

处理周期小值[ms] 7.2

支援DeviceID

运行方式

DeviceID

默认

860

工作条件

环境温度[°C] 0...60

存储温度[°C] -20...85

允许的相对空气湿度[%] 90

外壳防护等级 IP 65; IP 67

爆破压力小值[MPa] 6.4

抗压强度[bar] 16

抗压强度[Mpa] 1.6

电气数据

工作电压[V] 18...30 DC; (符合EN 50178 SELV/PELV标准)

电流损耗[mA] < 80

防护等级 III

反相保护 是

开机延迟时间[s] 1

总的输入/输出

输入和输出总数 数字输出数量: 2; 类比输出数量: 1

输入

输入 计数器复位

输出

输出信号 开关信号; 类比信号; 脉冲信号; IO-Link; (可配置)

电气设计 PNP/NPN

数字输出数量 2

输出功能 常开/常闭; (可设定参数)

开关输出DC电压降大值[V] 2.5

开关输出DC的持续电流负载[mA] 150; (每个输出)

类比输出数量 1

类比电流输出[mA] 4...20; (可调整量程)

负载大值[Ω] 500

脉冲输出 流量计

短路保护 是

短路保护类型 脉冲

过载保护 是

实物：德国IFM压缩空气流量计SD5500
