方向控制阀有一个先导

控制到 ISO 15218。电磁线圈

插在电枢管上即可

选择不同的设计和工作电压。

通过标准化的 M12 插头建立电气连接，

24 伏直流 (EN 61076-2-101)。

对于小的压力波动

电源部分

• 用于使用压力调节板

在垂直堆叠结构中，

也在反向操作

• 作为一种成本的解决方案

• 通过管道分离压力区

3和5

– 示例：管道 3 真空，管道 5

喷射脉冲

– 示例：管道 3 高压用于

推进活塞杆

双作用气缸。 管道 5

活塞缩回压力

能耗棒材

• 2 个 3/2 通阀用作 5/4 通阀

具有可控重叠的阀门和

压力区分离与

可逆变体

• 可逆压力调节器与可逆 2x 3/2 通组合

阀门调节输出 2 和 4

– 每个输出 2 的 AB 调节器

和 4

– 输出 4 的稳压器

– 输出 2 的 B 调节器

如果工作压力介于

2 和 10 巴、3 和 10 巴、2 和

16 bar 或 3 和 16 bar，取决于

阀门。

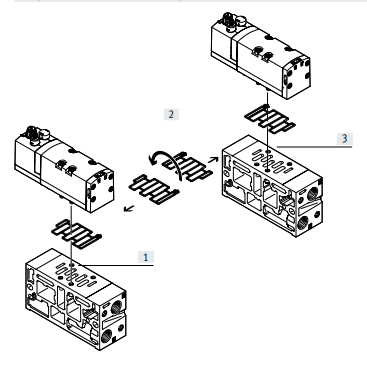

在这种情况下，先导气源是

从压缩空气分支

使用内部连接供应 1

在阀门中。

如果供气压力小于 2 或

3 bar，您必须操作阀门

歧管组件 VSVA 使用外部先导气源。

然后供应先导气源

通过端板上的端口 12 和 14。
